Hướng dòng chảy qua van cầu nhựa: Lắp ngược chiều có sao không?

Việc lắp đặt hệ thống đường ống nhựa trong dân dụng hay công nghiệp đòi hỏi sự chính xác cao về mặt kỹ thuật. Trong đó, van cầu nhựa (plastic globe valve) là một thiết bị quan trọng dùng để điều tiết lưu lượng dòng chảy. Tuy nhiên, một sai lầm rất phổ biến mà nhiều thợ lắp đặt hoặc người dùng tự làm ở nhà (DIY) thường mắc phải là lắp ngược chiều van cầu.

Vậy, hướng dòng chảy qua van cầu nhựa có thực sự quan trọng? Lắp ngược chiều có sao không và hậu quả để lại cho hệ thống đường ống là gì? Bài viết phân tích chuyên sâu dưới đây sẽ cung cấp cho bạn câu trả lời chi tiết, từ nguyên lý hoạt động, tác động vật lý của dòng chảy, cho đến cách khắc phục.

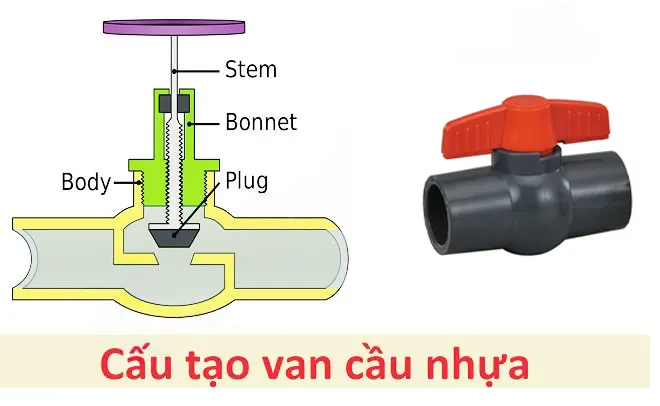

Tổng quan về van cầu nhựa và cấu tạo đặc thù

Trước khi trả lời câu hỏi lắp ngược có sao không, chúng ta cần hiểu rõ thiết kế của van cầu nhựa và lý do tại sao nhà sản xuất luôn in một mũi tên chỉ hướng rất to trên thân van.

Van cầu (Globe valve) có tên gọi như vậy vì thiết kế thân van thường có hình cầu (hoặc bầu tròn). Khác với van bi (chỉ dùng để đóng/mở hoàn toàn), van cầu được thiết kế chuyên biệt để điều tiết lưu lượng (throttling). Khi bạn xoay tay vặn, đĩa van (plug/disc) sẽ nâng lên hoặc hạ xuống theo trục thẳng đứng để mở rộng hoặc thu hẹp diện tích khe hở cho nước đi qua.

Các thành phần chính của van cầu nhựa bao gồm:

• Thân van (Body): Thường làm từ các loại nhựa chịu hóa chất và áp lực như UPVC, CPVC, PP, hoặc PVDF. Bên trong thân van có một vách ngăn chia khoang van thành hai nửa (nửa dưới và nửa trên).
• Đĩa van (Disc/Plug): Bộ phận trực tiếp đóng/mở chốt vào đế van (seat) để chặn dòng chảy.
• Trục van (Stem): Thanh ty nối từ tay vặn xuống đĩa van.
• Gioăng làm kín (Packing/Seals): Thường làm từ cao su EPDM hoặc PTFE (Teflon), nằm ở vị trí trục van xuyên qua nắp van, giúp ngăn nước rò rỉ ra bên ngoài tay vặn.

Điểm mấu chốt trong thiết kế của van cầu là dòng chảy không đi thẳng qua van mà phải đổi hướng (thường là hình chữ Z). Nước đi vào, vòng lên trên qua khe hở của đĩa van, rồi mới đi ra. Thiết kế này tạo ra một sự chênh lệch áp suất và định hình rõ ràng hai khái niệm: Dòng chảy từ dưới lên và Dòng chảy từ trên xuống.

Tìm hiểu thêm: Tại sao van cầu nhựa gây tổn thất áp lực (Head loss) cao hơn các loại khác?

Hướng dòng chảy tiêu chuẩn của van cầu nhựa

Đối với van cầu nhựa điều khiển bằng tay thông thường, hướng dòng chảy tiêu chuẩn luôn là dòng chảy từ dưới lên đĩa van (Flow-to-open hay Flow-under-seat).

Khi bạn nhìn vào mũi tên in trên thân van và lắp đúng chiều mũi tên đó, nước sẽ đi vào khoang dưới của van. Khi van đóng lại, áp lực của nước sẽ đẩy vào bề mặt bên dưới của đĩa van.

Tại sao đây là tiêu chuẩn bắt buộc?

Bảo vệ gioăng làm kín (Stem Packing): Khi van ở trạng thái đóng hoàn toàn, dòng nước bị chặn lại ở dưới đĩa van. Toàn bộ khoang trên của van (bao gồm trục van và gioăng làm kín) sẽ không phải chịu áp lực của hệ thống. Điều này giúp gioăng phớt bằng cao su/Teflon được nghỉ ngơi, kéo dài tuổi thọ và giảm thiểu tối đa nguy cơ rò rỉ nước ở khu vực tay vặn.

Mở van dễ dàng hơn: Khi bạn bắt đầu xoay tay vặn để mở van, áp lực nước từ bên dưới sẽ đẩy phụ vào đĩa van, giúp trợ lực để nâng đĩa van lên, làm cho việc vặn van nhẹ nhàng hơn rất nhiều.

Đặc điểm	Lắp đúng chiều (Flow-under-seat)
Áp lực khi van đóng	Chỉ tác dụng lên phần dưới đĩa van, khoang trên không có áp lực.
Nguy cơ rò rỉ	Rất thấp, gioăng trục van được bảo vệ hoàn toàn.
Thao tác mở van	Nhẹ nhàng, mượt mà do có áp lực nước trợ lực đẩy lên.
Thao tác đóng van	Ổn định, có sức cản nhẹ từ nước giúp tránh việc van đóng sập đột ngột.

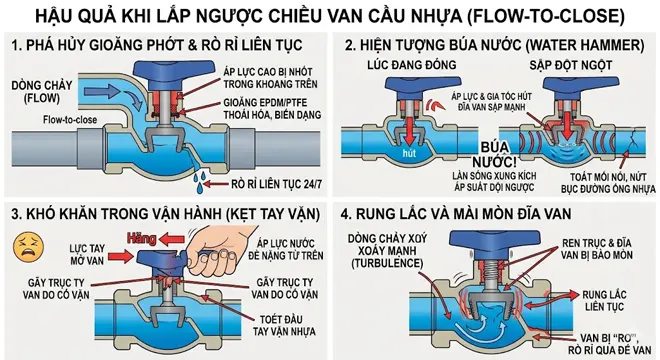

Van cầu nhựa lắp ngược chiều có sao không?

Câu trả lời ngắn gọn là: Có, lắp ngược chiều van cầu nhựa là một lỗi kỹ thuật nghiêm trọng và sẽ gây ra nhiều hệ lụy cho hệ thống.

Nếu bạn lắp van ngược chiều mũi tên, dòng chảy sẽ đi vào từ phía trên của đĩa van (Flow-to-close hay Flow-over-seat). Dưới đây là những tác hại cụ thể xảy ra với hệ thống của bạn:

Phá hủy gioăng phớt và gây rò rỉ liên tục

Đây là hậu quả nhanh nhất và dễ nhận thấy nhất. Khi lắp ngược, dòng nước đi vào khoang trên của van. Khi bạn đóng kín van, toàn bộ áp lực của hệ thống đường ống sẽ bị nhốt lại trong khoang trên, liên tục chèn ép lên trục van và bộ phận gioăng làm kín (stem packing).

Nhựa và cao su không có độ bền cơ học cao như kim loại thép hay gang. Việc phải chịu áp suất tĩnh liên tục 24/7 (kể cả khi đã khóa van) sẽ khiến gioăng EPDM hoặc PTFE nhanh chóng bị thoái hóa, biến dạng. Chỉ sau một thời gian ngắn, bạn sẽ thấy nước rỉ ra liên tục từ vị trí dưới núm vặn.

Hiện tượng “Búa nước” (Water Hammer) và vỡ đường ống nhựa

Nhựa PVC, UPVC hay CPVC có nhược điểm là khá giòn, đặc biệt là khi chịu lực tác động đột ngột.

Khi van lắp ngược (dòng chảy từ trên xuống), áp lực nước luôn có xu hướng ép đĩa van xuống đế van. Khi bạn đang vặn đóng van, đến một điểm khe hở đủ nhỏ, áp lực nước cộng với gia tốc dòng chảy có thể đột ngột “hút” đĩa van sập mạnh xuống đế van ngoài tầm kiểm soát của vòng ren tay vặn.

Sự đóng sập đột ngột này chặn đứng dòng nước đang chảy ở tốc độ cao, tạo ra một làn sóng xung kích áp suất dội ngược lại đường ống — hiện tượng này gọi là Búa nước (Water hammer). Với đường ống kim loại, búa nước gây ra tiếng kêu “keng keng” đinh tai. Nhưng với đường ống nhựa, lực xung kích này đủ sức làm toát mối nối dán keo, nứt bục đường ống hoặc làm gãy chính các bộ phận bên trong thân van.

Khó khăn trong vận hành (Kẹt tay vặn)

Việc điều tiết lưu lượng yêu cầu sự mượt mà. Tuy nhiên, nếu lắp ngược, khi bạn muốn mở van, bạn phải dùng lực tay để vặn trục van kéo đĩa van đi lên, chống lại toàn bộ áp lực của cột nước đang đè nặng từ bên trên xuống.

Ở các đường ống có áp lực cao, việc vặn mở một chiếc van cầu nhựa lắp ngược tốn rất nhiều sức. Người vận hành thường cố gắng dùng cờ-lê hoặc kìm để vặn trợ lực, dẫn đến việc làm toét đầu tay vặn bằng nhựa hoặc thậm chí làm gãy gập trục ty van bên trong.

Rung lắc và mài mòn đĩa van

Khi đĩa van bị ép mở ngược chiều dòng chảy với lưu lượng lớn, dòng nước đi qua khe hẹp từ trên xuống dưới sẽ tạo ra các vùng nhiễu loạn xoáy cực mạnh (turbulence). Sự nhiễu loạn này làm đĩa van bị rung lắc liên tục trên trục của nó. Theo thời gian, ren kết nối giữa trục van và đĩa van bằng nhựa sẽ bị nong rộng, bào mòn, khiến van bị “rơ” (lỏng lẻo) và mất đi khả năng đóng kín hoàn toàn (hiện tượng rò rỉ qua đế van).

Tìm hiểu thêm: Van cầu nhựa (Globe Valve) là gì? Tại sao đây là loại van điều tiết dòng chảy tốt nhất?

Có trường hợp nào van cầu được phép lắp ngược không?

Mặc dù việc lắp ngược (dòng chảy từ trên xuống) bị cấm kỵ với van cầu điều khiển bằng tay, nhưng trong các hệ thống tự động hóa công nghiệp đặc thù, thiết kế Flow-over-seat (dòng chảy từ trên xuống) lại được chủ động ứng dụng.

Tuy nhiên, ứng dụng này chủ yếu dành cho van cầu điều khiển bằng khí nén hoặc điện (Control Valves) bằng kim loại, trong các tình huống:

Fail-Closed (Đóng an toàn): Trong các hệ thống hóa chất nguy hiểm, nếu hệ thống khí nén/điện điều khiển van bị hỏng và mất năng lượng, người ta muốn van phải tự động sập xuống và đóng chặt ngay lập tức để ngăn hóa chất rò rỉ. Khi đó, áp lực dòng chảy từ trên xuống sẽ cộng hưởng với lò xo của bộ truyền động để ép chặt đĩa van xuống đế, đảm bảo độ kín tuyệt đối không cho dòng lưu chất đi qua.

Nhấn mạnh: Ngoại lệ này không áp dụng cho các loại van cầu nhựa vặn tay thông dụng dùng trong xử lý nước, hồ bơi, hay dân dụng. Đối với van nhựa thủ công, bạn luôn luôn phải tuân theo hướng mũi tên.

Dấu hiệu nhận biết van cầu nhựa đang bị lắp ngược

Nếu bạn mới tiếp nhận một hệ thống đường ống đã được lắp đặt sẵn và nghi ngờ có thiết bị bị lắp sai hướng, hãy kiểm tra các dấu hiệu sau đây (bên cạnh việc nhìn trực tiếp vào mũi tên trên thân van):

Vị trí rò rỉ: Khi van đang khóa chặt, hãy quan sát kỹ phần ty van (ngay dưới tay vặn chữ T hoặc vô lăng). Nếu có nước liên tục rỉ ra ở đây khi van đã khóa, 80% là van đã bị lắp ngược, khiến áp lực tĩnh phá hỏng gioăng.

Kiểm tra cảm giác vặn:

• Lúc mở ra: Nếu van rất nặng, cảm giác như đang phải nhổ một vật gì đó đang bị mút chặt, rất có thể áp lực nước đang đè từ trên đĩa van xuống.
• Lúc đóng vào: Vặn đến những ren cuối cùng, nếu bạn có cảm giác tay vặn bị hẫng hoặc nghe tiếng “cạch” (hoặc “khục”) mạnh và đường ống rung lên, đó là dấu hiệu đĩa van bị dòng chảy hút sập xuống đế van do lắp ngược.

Tiếng rít khi điều tiết nước: Van cầu lắp ngược thường tạo ra tiếng rít chói tai (cavitation noise) khi mở hé do dòng nước bị ép qua khe hẹp sai với thiết kế thủy động lực học của buồng van.

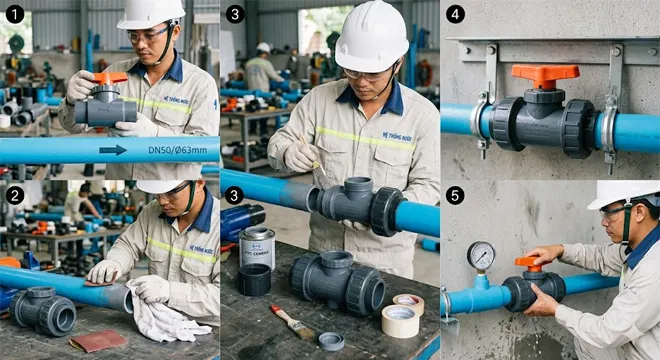

Hướng dẫn lắp đặt van cầu nhựa đúng kỹ thuật và chuẩn xác

Để đảm bảo hệ thống đường ống hoạt động trơn tru và van có tuổi thọ cao nhất, quy trình lắp đặt cần tuân thủ nghiêm ngặt các bước sau:

Bước 1: Khảo sát và định hướng dòng chảy

Xác định chính xác nguồn cấp nước đến từ đâu và đi về đâu. Cầm chiếc van cầu nhựa lên, tìm kiếm ký hiệu mũi tên in nổi hoặc khắc trên thân van. Đặt van sao cho hướng mũi tên trùng hoàn toàn với hướng nước chảy.

Bước 2: Xử lý và làm sạch đầu ống

Van nhựa thường sử dụng kết nối rắc co (union), dán keo (socket), hoặc nối ren (threaded).

• Với ống dán keo: Dùng giấy nhám mịn đánh nhẹ bề mặt ngoài của ống và bề mặt trong của đầu nối van. Dùng khăn khô lau sạch hoàn toàn mạt nhựa, bụi bẩn và hơi ẩm. Bất kỳ hạt bụi nào cũng có thể tạo thành rãnh hở rò rỉ sau này.
• Với ống ren: Cuốn băng tan (Teflon tape) vào đầu ren đực của ống khoảng 5-7 vòng thuận theo chiều vặn vào.

Bước 3: Thực hiện kết nối

• Tránh bôi keo dán nhựa (PVC/CPVC cement) quá nhiều khiến keo bị đẩy và tràn vào bên trong buồng van. Dung môi trong keo có thể làm chảy đĩa van hoặc dính cứng các bộ phận chuyển động lại với nhau.
• Nếu dùng loại van cầu có rắc co 2 đầu (True Union Globe Valve), hãy tháo rắc co ra, lồng đai ốc vào ống trước, dán đầu nối vào ống, đợi keo khô hoàn toàn (thường là 2-4 tiếng tùy loại keo) rồi mới đưa thân van vào vặn siết đai ốc. Điều này giúp bảo vệ thân van khỏi hóa chất keo dán.

Bước 4: Bố trí giá đỡ (Support)

Van cầu nhựa có trọng lượng nặng hơn ống, và thao tác vặn tay sẽ tạo ra mô-men xoắn xoắn vặn đường ống. Bạn bắt buộc phải bố trí kẹp ống (pipe c-clamp) ở ngay trước và sau van (cách van khoảng 10-15cm) để cố định hệ thống, tránh làm gãy cổ van khi thao tác.

Bước 5: Thử áp lực (Pressure Test)

Mở van ở trạng thái 50%, cho nước chảy qua để đẩy không khí ra khỏi đường ống. Đóng van từ từ lại để kiểm tra độ kín của đĩa van và theo dõi xem có rò rỉ ở nắp ty van hay không.

Giải đáp các câu hỏi thường gặp (FAQ) về van cầu nhựa

Có thể sửa van cầu nhựa bị rò rỉ ở ty van do lắp ngược không?

Nếu bạn phát hiện sớm và cấu trúc nhựa chưa bị nứt vỡ, bạn hoàn toàn có thể cắt ống và lắp lại van cho đúng chiều. Sau đó, tháo nắp van (bonnet) để thay thế cụm gioăng O-ring mới cho trục van. Tuy nhiên, nếu đĩa van đã bị mài mòn lệch tâm, bạn bắt buộc phải mua van mới.

Tại sao tôi nên chọn van cầu nhựa thay vì van bi nhựa?

Van bi (Ball valve) rất tuyệt vời để đóng ngắt nước hoàn toàn (On/Off) vì chúng ít gây sụt áp. Tuy nhiên, nếu bạn dùng van bi để điều tiết (mở hé 30% hay 50%), dòng nước sẽ làm mòn lệch gioăng Teflon bên trong van bi rất nhanh, gây rò rỉ. Van cầu được sinh ra với thiết kế đĩa van hình nón để chịu được sự mài mòn của dòng lưu chất tốc độ cao, do đó đây là thiết bị bắt buộc phải có nếu bạn muốn "chỉnh to nhỏ" lưu lượng nước (ví dụ như chỉnh lưu lượng hóa chất châm vào hồ bơi, chỉnh lưu lượng tưới cây).

Van cầu loại True Union có bị lắp ngược không?

Có. Van True Union (có rắc co 2 đầu) cho phép bạn nhấc thân van ra khỏi đường ống dễ dàng để bảo trì. Tuy nhiên, khi nhấc ra để vệ sinh và lắp lại, người dùng do bất cẩn thường lật ngược thân van lại (vì hai đầu rắc co giống hệt nhau). Hãy luôn ghi nhớ việc kiểm tra mũi tên trước khi vặn chặt đai ốc.
