Trong các hệ thống đường ống công nghiệp, hóa chất hay xử lý nước, van cầu nhựa (Plastic Globe Valve – thường làm từ các vật liệu như UPVC, CPVC, PPH, PVDF) được sử dụng vô cùng phổ biến nhờ khả năng chống ăn mòn tuyệt vời và chi phí tối ưu. Tuy nhiên, van cầu nhựa lại có một “kẻ thù vô hình” vô cùng nguy hiểm: Hiện tượng xâm thực (Cavitation).

Khác với van kim loại có độ cứng cao, vật liệu nhựa dễ bị tổn thương hơn rất nhiều trước các tác động cơ học vi mô sinh ra từ xâm thực. Nếu người vận hành không nắm rõ các lưu ý kỹ thuật, van cầu nhựa có thể bị phá hủy hoàn toàn chỉ trong một thời gian ngắn. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện từ cơ chế, dấu hiệu đến các biện pháp vận hành tối ưu nhất để bảo vệ hệ thống của bạn.

Hiện Tượng Xâm Thực (Cavitation) Là Gì? Tại Sao Nó Lại Nguy Hiểm Đối Với Van Cầu Nhựa?

Hiện tượng xâm thực (Cavitation) là quá trình hình thành và vỡ nát liên tục của các bọt khí (bọt hơi) trong chất lỏng khi áp suất của dòng chảy giảm xuống dưới mức áp suất hóa hơi (vapor pressure) của chất lỏng đó ở nhiệt độ hiện tại, sau đó lại đột ngột tăng lên.

Để dễ hiểu hơn, khi dòng nước đi qua một điểm co thắt (như đĩa van đang khép hờ), tốc độ dòng chảy tăng vọt làm áp suất giảm mạnh. Nước sẽ “sôi” ngay ở nhiệt độ thường, tạo ra hàng triệu bọt khí li ti. Khi các bọt khí này trôi qua khu vực hẹp, áp suất phục hồi khiến chúng bị ép vỡ (implosion) với một lực khủng khiếp.

Tại sao nó lại đặc biệt nguy hiểm với van cầu nhựa?

Khi các bọt khí này vỡ nát ngay sát bề mặt của đĩa van hoặc thân van, chúng tạo ra các tia nước siêu nhỏ (micro-jets) và sóng xung kích (shockwaves) với áp suất cục bộ có thể lên tới hàng ngàn psi.

Với van kim loại: Xâm thực dần dần ăn mòn bề mặt, tạo ra các lỗ rỗ như tổ ong.
Với van cầu nhựa: Do đặc tính cơ học của nhựa (như UPVC, PP, PVDF) mềm và giòn hơn kim loại, sóng xung kích từ xâm thực không chỉ làm rỗ bề mặt mà còn có thể gây nứt vỡ cấu trúc, phá hủy gioăng PTFE/EPDM và làm thủng thân van cực kỳ nhanh chóng. Nhiệt độ sinh ra tại điểm bọt khí vỡ cũng có thể làm chảy hoặc biến dạng nhựa cục bộ.
Hình ảnh van cầu nhựa

Tìm hiểu thêm: Van cầu nhựa (Globe Valve) là gì? Tại sao đây là loại van điều tiết dòng chảy tốt nhất?

Cơ Chế Hình Thành Hiện Tượng Xâm Thực Trong Van Cầu

Để vận hành đúng, bạn cần hiểu bản chất vật lý bên trong van cầu. Thiết kế của van cầu bắt buộc dòng chảy phải đổi hướng hình chữ Z hoặc chữ S, đi qua một khe hẹp giữa đĩa van (plug/disc) và bệ van (seat). Đây là thiết kế tuyệt vời để tiết lưu (điều tiết lưu lượng), nhưng lại là môi trường lý tưởng để xâm thực phát triển.

Cơ chế diễn ra qua 3 giai đoạn:

Giai đoạn tăng tốc và giảm áp (Vena Contracta): Khi chất lỏng đi qua khe hẹp nhất giữa đĩa và bệ van cầu, theo nguyên lý Bernoulli, vận tốc dòng chảy đạt mức cực đại. Vận tốc tăng tỷ lệ nghịch với áp suất. Áp suất tại điểm này (gọi là Vena Contracta) tụt xuống mức thấp nhất.
Giai đoạn hóa hơi (Flashing): Nếu áp suất tại Vena Contracta tụt xuống thấp hơn áp suất hóa hơi của chất lỏng (ví dụ nước ở 25°C có áp suất hóa hơi khoảng 0.03 bar), chất lỏng lập tức chuyển sang trạng thái khí, tạo ra vô số bọt hơi.
Giai đoạn vỡ bọt khí (Cavitation): Dòng chảy tiếp tục đi vào khoang rộng hơn ở phía hạ lưu của van cầu. Vận tốc giảm xuống, áp suất phục hồi (tăng lên) vượt qua áp suất hóa hơi. Các bọt hơi không thể tồn tại ở áp suất cao này nên co rụm và nổ tung (implode) ngay lập tức, giải phóng năng lượng phá hủy vào vách van nhựa.

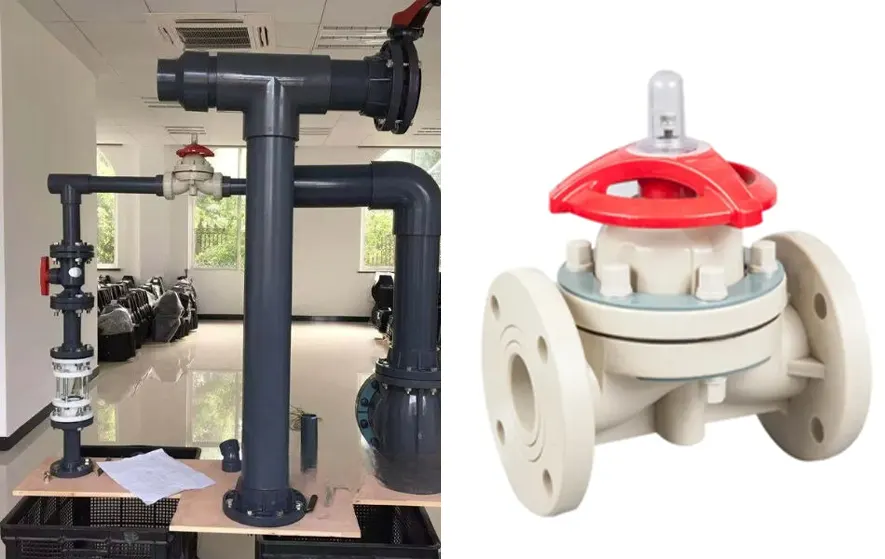

Cơ Chế Hình Thành Hiện Tượng Xâm Thực Trong Van Cầu

Tìm hiểu thêm: Cách thay thế phớt làm kín cho van cầu nhựa công nghiệp

Những Dấu Hiệu Nhận Biết Sớm Van Cầu Nhựa Đang Bị Xâm Thực

Việc phát hiện sớm hiện tượng xâm thực giúp bạn cứu vãn được van cầu nhựa trước khi hệ thống phải dừng hoạt động (downtime). Dưới đây là các dấu hiệu lâm sàng:

Tiếng ồn đặc trưng (Đá dăm chảy trong ống): Đây là dấu hiệu kinh điển nhất. Nếu bạn đứng cạnh một van cầu nhựa đang hoạt động và nghe thấy tiếng lạo xạo như có hàng vạn viên sỏi, đá dăm đang chảy qua van, đó chính là tiếng nổ của bọt khí xâm thực. Mức độ ồn tỷ lệ thuận với mức độ xâm thực.
Độ rung lắc bất thường: Sự sụp đổ của bọt khí tạo ra các sóng xung kích làm rung đường ống. Đối với đường ống nhựa, độ rung này rất dễ nhận biết bằng tay hoặc mắt thường. Rung lắc kéo dài không chỉ làm hỏng van mà còn làm nứt các mối nối keo hàn hoặc rãnh ren của đường ống.
Lưu lượng và áp suất đầu ra biến thiên thất thường: Xâm thực làm thay đổi thể tích chất lỏng đi qua van (do lẫn bọt khí), dẫn đến đồng hồ đo lưu lượng (flowmeter) phía sau van bị nhảy số liên tục, áp suất không ổn định.
Rỗ bề mặt (Khi tháo van bảo dưỡng): Khi bảo dưỡng định kỳ, nếu bạn tháo đĩa van nhựa ra và thấy các lỗ thủng nhỏ li ti, bề mặt sần sùi ở mặt dưới của đĩa van hoặc vách trong của thân van hạ lưu, đó là di chứng để lại của xâm thực.

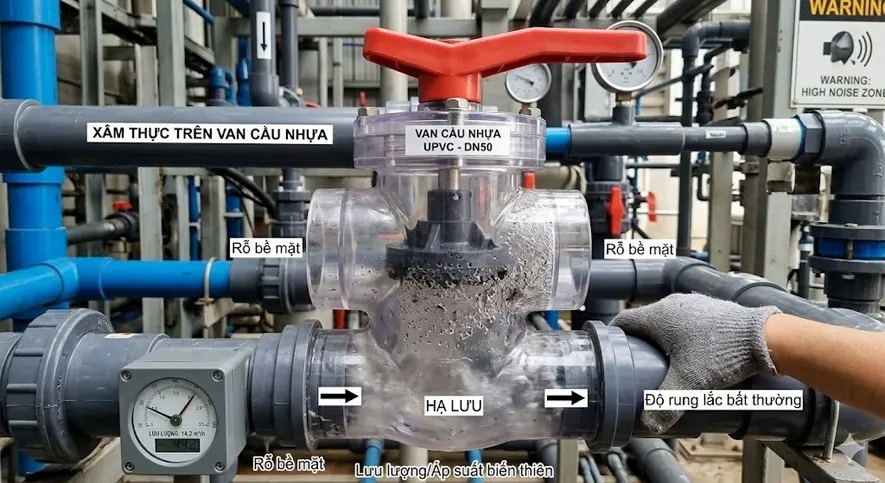

Những Dấu Hiệu Nhận Biết Sớm Van Cầu Nhựa Đang Bị Xâm Thực

Nguyên Nhân Chính Gây Ra Xâm Thực Khi Vận Hành Van Cầu Nhựa

Có rất nhiều nguyên nhân dẫn đến xâm thực, nhưng trong thực tế vận hành van cầu nhựa, thường bắt nguồn từ các lỗi cơ bản sau:

Chênh lệch áp suất (Pressure Drop – $\Delta P$) quá lớn: Đây là nguyên nhân số một. Khi áp suất đầu vào ($P_1$) rất cao nhưng áp suất đầu ra ($P_2$) lại rất thấp, dòng chảy phải giải phóng một khối lượng năng lượng khổng lồ khi qua van. Sự chênh áp càng lớn, vận tốc qua khe hẹp càng nhanh, áp suất tụt càng sâu.
Ép van làm việc ở độ mở quá nhỏ (Throttling quá mức): Người vận hành thường xuyên sử dụng van cầu để đóng/mở chỉ từ 5% – 15% hành trình để tạo lưu lượng nhỏ. Khe hở quá hẹp này tạo ra điểm thắt cổ chai cục bộ với vận tốc cực lớn.
Chọn sai kích thước van (Oversizing): Nếu chọn một chiếc van cầu nhựa quá lớn so với lưu lượng yêu cầu của hệ thống, người vận hành sẽ bắt buộc phải đóng van lại rất hẹp để duy trì lưu lượng mong muốn, từ đó dẫn đến tình trạng như nguyên nhân thứ hai.
Nhiệt độ lưu chất cao: Nhựa thường có giới hạn nhiệt độ (UPVC chịu khoảng 60°C, CPVC khoảng 90°C). Khi nhiệt độ lưu chất tăng lên, áp suất hóa hơi của nó cũng tăng theo. Điều này có nghĩa là chất lỏng “dễ sôi” hơn, bọt khí dễ hình thành hơn ở mức sụt áp ít hơn.

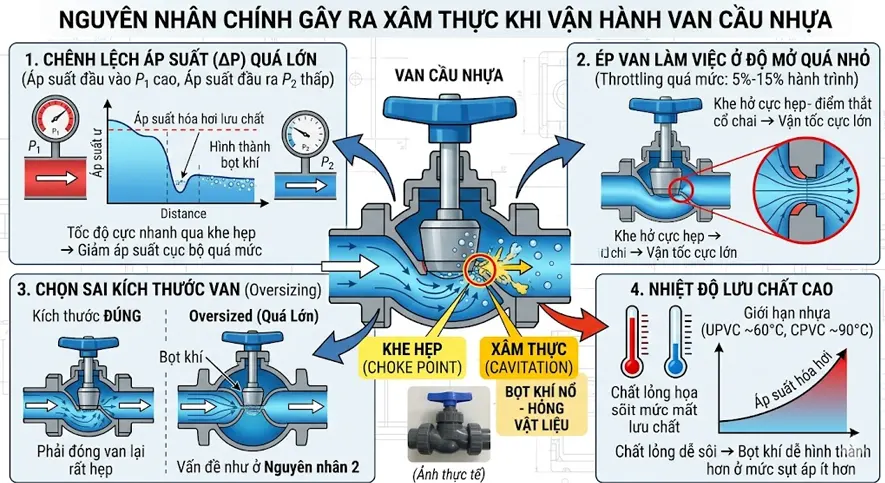

Nguyên Nhân Chính Gây Ra Xâm Thực Khi Vận Hành Van Cầu Nhựa

Các Lưu Ý Quan Trọng Khi Vận Hành Van Cầu Nhựa Để Ngăn Chặn Xâm Thực

Để bảo vệ van cầu nhựa, người vận hành và kỹ sư thiết kế cần phải phối hợp thực hiện các nguyên tắc kỹ thuật sau đây:

Kiểm Soát Độ Chênh Áp (Pressure Drop)

Tuyệt đối không sử dụng một van cầu nhựa duy nhất để giảm áp suất ở biên độ quá lớn. Các nhà sản xuất van thường có biểu đồ Hệ số Khôi phục Áp suất (Pressure Recovery Factor). Nếu hệ thống yêu cầu giảm áp từ 10 bar xuống 2 bar, hãy sử dụng phương pháp giảm áp nhiều giai đoạn (Multi-stage pressure reduction).

Ví dụ: Sử dụng hai van cầu nhựa nối tiếp nhau. Van thứ nhất giảm từ 10 bar xuống 5 bar, van thứ hai giảm từ 5 bar xuống 2 bar. Điều này chia nhỏ độ sụt áp, ngăn không cho áp suất tụt xuống dưới điểm hóa hơi.

Vận Hành Mở Van Ở Mức Độ Phù Hợp

Quy tắc ngón tay cái: Tránh để van cầu nhựa vận hành liên tục ở độ mở dưới 20%.

Nếu hệ thống của bạn thường xuyên phải vận hành van ở mức 10%, điều đó chứng tỏ van hiện tại đang bị quá cỡ (oversized). Lời khuyên là hãy thay thế bằng một van cầu nhựa có kích thước danh định (DN) nhỏ hơn. Một van nhỏ hơn mở ở mức 60% sẽ hoạt động ổn định và chống xâm thực tốt hơn nhiều so với một van lớn mở ở 10%.

Duy Trì Áp Suất Chống (Backpressure) Phía Hạ Lưu

Xâm thực chỉ xảy ra khi áp suất phục hồi sau van. Nếu ta chủ động nâng áp suất đầu ra ($P_2$) lên cao hơn một ngưỡng an toàn, áp suất tại điểm co thắt (Vena Contracta) cũng sẽ được nâng lên theo, giúp nó không chạm tới ngưỡng áp suất hóa hơi.

Bạn có thể tăng áp suất hạ lưu bằng cách:

Lắp đặt thêm một van chặn hoặc van giảm áp phụ ở phía xa đường ống hạ lưu.
Thu hẹp một chút tiết diện đường ống hạ lưu.

Đưa Không Khí Vào Phía Hạ Lưu (Aeration)

Trong một số ứng dụng không yêu cầu tính tinh khiết của lưu chất (như hệ thống thoát nước, xử lý nước thải), người ta có thể xả một lượng nhỏ không khí hoặc khí trơ vào ngay sau van cầu. Các bọt khí được bơm vào này đóng vai trò như những “tấm đệm giảm xóc”. Khi bọt hơi nước nổ vỡ, không khí sẽ hấp thụ lực xung kích, bảo vệ thành van nhựa.

Lựa Chọn Và Thiết Kế Hệ Thống Tối Ưu Để Khắc Phục Khuyết Điểm Của Nhựa

Bên cạnh cách vận hành, ngay từ khâu lắp đặt, bạn có thể triệt tiêu rủi ro xâm thực:

Tối ưu vị trí lắp đặt: Đặt van cầu nhựa ở những vị trí có áp suất tĩnh cao nhất trong hệ thống. Ví dụ: Nếu đường ống đi từ trên tầng cao xuống thấp, hãy đặt van điều tiết ở dưới cùng của đường ống thay vì đặt ở trên cùng. Áp suất cột nước (thủy tĩnh) ở điểm thấp nhất sẽ cộng dồn vào áp suất tĩnh, giúp ngăn chặn dòng chảy tụt xuống dưới áp suất hóa hơi.
Sử dụng van chuyên dụng (Anti-cavitation Trim): Dù khá hiếm đối với van nhựa nguyên khối, nhưng trên thị trường hiện nay có một số dòng van cầu lót nhựa (plastic-lined valves) hoặc van cầu nhựa cao cấp được thiết kế đĩa van dạng lồng (cage-guided) có các lỗ đục nhỏ. Thiết kế này chia nhỏ dòng chảy lớn thành nhiều dòng chảy nhỏ, giải phóng năng lượng từ từ và hạn chế sự sụp đổ của bọt khí.
Nâng cấp vật liệu nhựa: Nếu không thể tránh khỏi chênh áp cao, hãy cân nhắc chuyển từ UPVC sang các vật liệu nhựa có tính cơ học tốt hơn như PVDF hoặc PP-H. Dù chúng vẫn bị ảnh hưởng bởi xâm thực, nhưng tốc độ phá hủy sẽ chậm hơn nhờ độ dẻo dai và khả năng chịu nhiệt độ tốt hơn.

Quy Trình Bảo Dưỡng Và Kiểm Tra Định Kỳ Để Tránh Hậu Quả Của Xâm Thực

Một hệ thống vận hành trơn tru không thể thiếu quy trình bảo dưỡng chuẩn mực:

Kiểm tra âm thanh định kỳ: Đưa việc kiểm tra bằng thính giác hoặc sử dụng thiết bị đo âm thanh/đo độ rung (vibration meter) vào checklist hàng tuần. Bất kỳ tiếng “rào rào” nào phát sinh từ van cầu nhựa cần được ghi nhận và báo cáo ngay lập tức.
Lên lịch tháo mở van (Visual Inspection): Đối với các van điều tiết chính, chịu chênh áp lớn, cần tháo van để kiểm tra trực quan đĩa van (plug) và bệ van (seat) ít nhất 6 tháng/lần. Đối với van nhựa, việc tháo lắp khá nhẹ nhàng nhưng cần cẩn thận không làm biến dạng ren.
Thay thế vật tư tiêu hao sớm: Nếu phát hiện các vết rỗ nhẹ trên đĩa van, hãy chuẩn bị linh kiện thay thế ngay lập tức. Đừng đợi đến khi van mất khả năng đóng kín hoàn toàn (rò rỉ trong) vì lúc đó, khe hở rò rỉ sẽ càng kích thích xâm thực xảy ra mạnh mẽ hơn (hiện tượng wire-drawing), phá hủy nốt phần thân van.
Kiểm tra hệ thống ngàm giữ ống: Rung lắc do xâm thực có thể làm lỏng các giá đỡ đường ống. Cần vặn chặt lại các U-bolt và đai treo để đảm bảo đường ống nhựa không bị gãy gập do mỏi cơ học.
