Trong bất kỳ hệ thống đường ống dẫn chất lỏng, hóa chất hay nước thải công nghiệp nào, việc kiểm soát áp suất luôn là ưu tiên hàng đầu để đảm bảo an toàn cho thiết bị và con người. Khi áp suất vượt quá ngưỡng cho phép, nguy cơ bục vỡ đường ống, hỏng hóc máy bơm hoặc rò rỉ hóa chất độc hại là rất lớn. Để giải quyết bài toán này, van an toàn (Safety Valve / Pressure Relief Valve) ra đời như một “người bảo vệ” thầm lặng.
Đặc biệt, trong các môi trường có tính ăn mòn cao, van an toàn nhựa (làm từ PVC, UPVC, CPVC, PP, PVDF) được ưu tiên sử dụng thay cho van kim loại. Tuy nhiên, việc mua được một chiếc van tốt mới chỉ là bước khởi đầu. Để van hoạt động đúng chức năng, độ nhạy cao và không gây ra các sự cố thứ cấp, bạn bắt buộc phải nắm rõ sơ đồ lắp đặt van an toàn nhựa chuẩn kỹ thuật.
Bài viết dưới đây sẽ cung cấp cho bạn một cái nhìn toàn diện, từ cấu tạo, nguyên lý, cho đến phân tích chi tiết sơ đồ và quy trình lắp đặt van an toàn nhựa trong hệ thống đường ống thực tế.

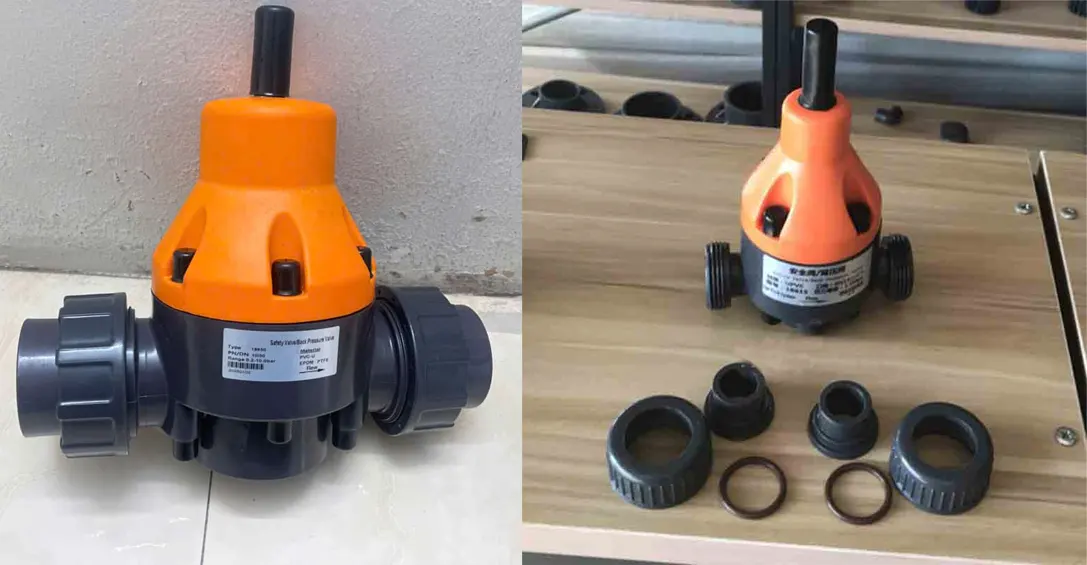

Van An Toàn Nhựa Là Gì? Tại Sao Nên Sử Dụng Trong Hệ Thống Đường Ống?
Khái Niệm Cơ Bản
Van an toàn nhựa là một thiết bị cơ khí được thiết kế để tự động xả bớt một lượng lưu chất (nước, hóa chất, khí) ra khỏi hệ thống đường ống khi áp suất bên trong vượt quá mức cài đặt định mức. Khi áp suất giảm về mức an toàn, van sẽ tự động đóng lại, giữ cho hệ thống tiếp tục vận hành ổn định.
Tìm hiểu thêm: Tầm quan trọng của van chống áp ngược (Back Pressure) đối với bơm định lượng.
Ưu Điểm Vượt Trội Của Van An Toàn Bằng Nhựa
Nhiều kỹ sư thắc mắc tại sao không dùng van inox hay gang cho độ bền cơ học cao mà lại chọn van nhựa. Dưới đây là những lý do cốt lõi:
- Khả năng chống ăn mòn hóa học tuyệt đối: Trong các nhà máy xử lý nước thải, nhà máy sản xuất hóa chất, mạ điện, lưu chất thường chứa axit (HCl, H2SO4) hoặc bazơ mạnh (NaOH). Kim loại rất dễ bị ăn mòn, rỉ sét, làm kẹt lò xo van. Nhựa UPVC, CPVC hoặc PTFE có tính trơ với hóa chất, đảm bảo van không bị phá hủy từ bên trong.
- Trọng lượng nhẹ, dễ thao tác: So với van gang hay thép, van nhựa nhẹ hơn rất nhiều, giúp giảm tải trọng lên giá đỡ đường ống và giúp kỹ thuật viên dễ dàng di chuyển, lắp đặt trên cao mà không cần đến thiết bị nâng hạ phức tạp.
- Không bị bám cặn và rêu mốc: Bề mặt nhẵn bóng của nhựa hạn chế tối đa sự hình thành của mảng bám sinh học hoặc cặn khoáng, giúp ngõ van luôn thông thoáng, đảm bảo lưu lượng xả đúng thiết kế.
- Chi phí đầu tư tối ưu: Vật liệu nhựa có giá thành rẻ hơn đáng kể so với inox 304, 316 hay các hợp kim đặc biệt khác, giúp doanh nghiệp tiết kiệm chi phí vật tư và bảo dưỡng.
Ứng Dụng Phổ Biến

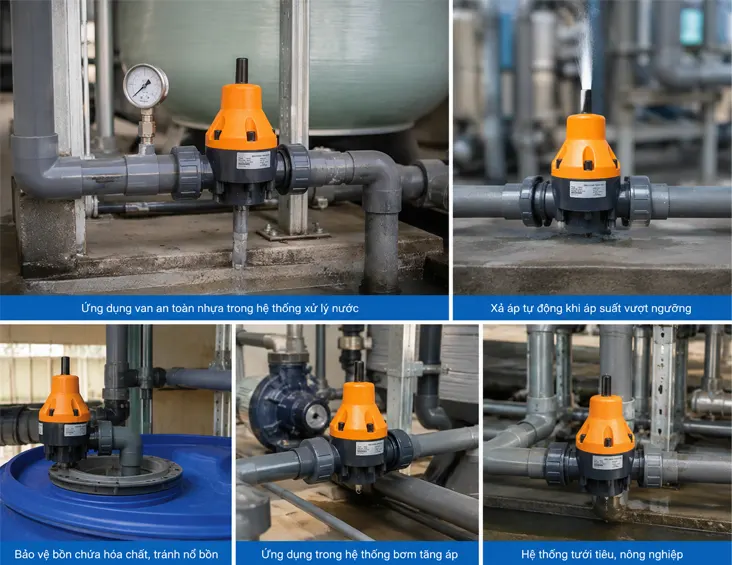

Dựa trên những ưu điểm trên, van an toàn nhựa thường có mặt trong các sơ đồ đường ống của:
- Hệ thống bơm định lượng hóa chất.
- Hệ thống lọc nước RO, khử muối, xử lý nước cấp.
- Dây chuyền sản xuất thực phẩm, đồ uống (sử dụng nhựa vi sinh an toàn).
- Hệ thống tưới tiêu nông nghiệp quy mô lớn, thủy canh.
Ứng Dụng Phổ Biến
Cấu Tạo Và Nguyên Lý Hoạt Động Của Van An Toàn Nhựa
Để hiểu và đọc được sơ đồ lắp đặt, bạn cần nắm vững cấu tạo bên trong của thiết bị này.
Cấu Tạo Chi Tiết
Một chiếc van an toàn nhựa tiêu chuẩn thường bao gồm các bộ phận chính sau:
- Thân van (Valve Body): Thường làm từ UPVC, CPVC hoặc PP. Thân van có thiết kế dạng ngã ba hoặc ngã tư, kết nối với đường ống nhánh và đường xả.
- Màng màng (Diaphragm) hoặc Đĩa van: Lớp màng thường làm từ vật liệu đàn hồi và chịu hóa chất tốt như PTFE (Teflon) hoặc EPDM. Màng này ngăn cách lưu chất tiếp xúc với các bộ phận kim loại bên trên (lò xo).
- Lò xo (Spring): Mặc dù gọi là van nhựa, nhưng lò xo tạo lực ép thường làm bằng thép không gỉ cường độ cao, được bọc kín hoặc cách ly hoàn toàn khỏi lưu chất bởi lớp màng nhựa. Lò xo này quyết định áp suất xả của van.
- Trục van (Stem) và Vít điều chỉnh (Adjusting Screw): Nằm ở đỉnh van, cho phép kỹ thuật viên dùng cờ lê để tăng hoặc giảm độ nén của lò xo, từ đó thay đổi áp suất xả (Set pressure) theo nhu cầu thực tế của sơ đồ.
- Cổng kết nối: Thường là dạng nối ren (Threaded), nối bích (Flanged) hoặc rắc co (Union) dùng keo dán.
Nguyên Lý Hoạt Động
Nguyên lý của van an toàn dựa trên sự cân bằng lực giữa áp suất của lưu chất đẩy từ dưới lên và lực nén của lò xo ép từ trên xuống.
- Trạng thái bình thường: Áp suất trong đường ống nhỏ hơn lực ép của lò xo. Màng van bị đè chặt xuống bệ van (seat), đóng kín hoàn toàn cửa xả. Lưu chất đi thẳng theo đường ống chính.
- Trạng thái xả áp (Quá áp): Khi có sự cố (tắc nghẽn, van đóng đột ngột, bơm chạy quá tải), áp suất hệ thống tăng vọt. Khi lực đẩy của lưu chất vượt qua lực nén của lò xo, nó sẽ đẩy màng van nhô lên. Cửa xả được mở ra, một phần lưu chất sẽ được rẽ nhánh chảy ra ngoài (hoặc hồi về bể chứa) để làm giảm áp suất hệ thống ngay lập tức.
- Trạng thái đóng lại: Khi lượng lưu chất thoát ra đủ để làm áp suất hệ thống hạ xuống dưới mức lực nén của lò xo, lò xo sẽ giãn ra, đẩy màng van trở về vị trí cũ, đóng kín cửa xả, hệ thống tiếp tục vận hành.
Cấu Tạo Và Nguyên Lý Hoạt Động Của Van An Toàn Nhựa
Tại Sao Cần Tuân Thủ Sơ Đồ Lắp Đặt Van An Toàn Nhựa?
Lắp đặt van an toàn không đơn thuần là “cắt ống ra và gắn vào”. Việc lắp đặt sai vị trí hoặc sai kỹ thuật có thể dẫn đến những thảm họa cho hệ thống:
Hiện tượng búa nước (Water Hammer): Lắp sai vị trí có thể khiến van không phản hồi kịp thời khi dòng chảy bị ngắt đột ngột, gây ra sóng xung kích phá vỡ các khớp nối nhựa.
Van liên tục đóng/mở (Chattering): Nếu đường ống xả quá nhỏ hoặc lắp van quá xa nguồn phát sinh áp suất (như máy bơm), van sẽ rơi vào trạng thái nhấp nháy, xả rồi đóng liên tục, làm hỏng màng van và lò xo trong thời gian ngắn.
Không bảo vệ được thiết bị trọng yếu: Van an toàn phải được đặt ở vị trí chiến lược trên sơ đồ (thường là ngay sau bơm hoặc trước các bồn chứa chịu áp). Nếu đặt sai, thiết bị đã bị phá hủy trước khi áp suất kịp truyền đến van.
Tìm hiểu thêm: Kiến thức toàn tập về Van an toàn nhựa và Van chống áp ngược trong hệ thống châm hóa chất.
Phân Tích Sơ Đồ Lắp Đặt Van An Toàn Nhựa Chuẩn Kỹ Thuật
Dưới đây là sơ đồ bố trí điển hình trong một hệ thống trạm bơm nước hoặc hóa chất.
Giải Mã Các Vị Trí Trong Sơ Đồ
Trong một bản vẽ kỹ thuật P&ID (Piping and Instrumentation Diagram) hoặc bản vẽ thi công thực tế, sơ đồ lắp đặt van an toàn nhựa thường có các thành phần sau:
- Nguồn cấp áp lực (Máy bơm): Đây là thiết bị sinh ra áp suất chính. Máy bơm định lượng, bơm ly tâm trục ngang hoặc trục đứng.
- Đường ống chính (Main Line): Trục ống dẫn lưu chất từ bơm đi đến các điểm tiêu thụ.
- Vị trí của Van an toàn (Safety Valve Node): Van an toàn bằng nhựa LUÔN LUÔN được lắp đặt trên một đường nhánh (Tee-branch), tách ra từ đường ống chính, và nằm càng gần đầu đẩy (discharge) của máy bơm càng tốt. Khoảng cách lý tưởng thường không vượt quá 10 lần đường kính ống (10D) tính từ họng xả của bơm.
- Đường ống xả (Discharge Line / Bypass Line): Đầu ra của van an toàn được nối với một đường ống riêng. Đường ống này có nhiệm vụ dẫn lưu chất dư thừa xả bỏ ra môi trường (nếu là nước sạch) hoặc hồi về bể chứa ban đầu (nếu là hóa chất đắt tiền hoặc độc hại). Đường ống xả phải có kích thước bằng hoặc lớn hơn ngõ ra của van an toàn.
- Đồng hồ đo áp suất (Pressure Gauge): Sơ đồ chuẩn luôn yêu cầu lắp một đồng hồ áp suất nằm trên đường ống chính, ngay trước vị trí chia nhánh ra van an toàn. Đồng hồ này giúp kỹ thuật viên quan sát áp suất thực tế để hiệu chỉnh vít lò xo của van cho chính xác.
- Van chặn (Isolation Valve) – Một vấn đề tranh cãi: Theo tiêu chuẩn an toàn nghiêm ngặt (như ASME), KHÔNG được phép lắp đặt bất kỳ van chặn (van bi, van cổng) nào giữa máy bơm và van an toàn, cũng như giữa van an toàn và đường xả tự do. Trừ phi hệ thống có lắp đặt hai van an toàn song song (dual relief system) với cơ cấu khóa liên động đa chiều.

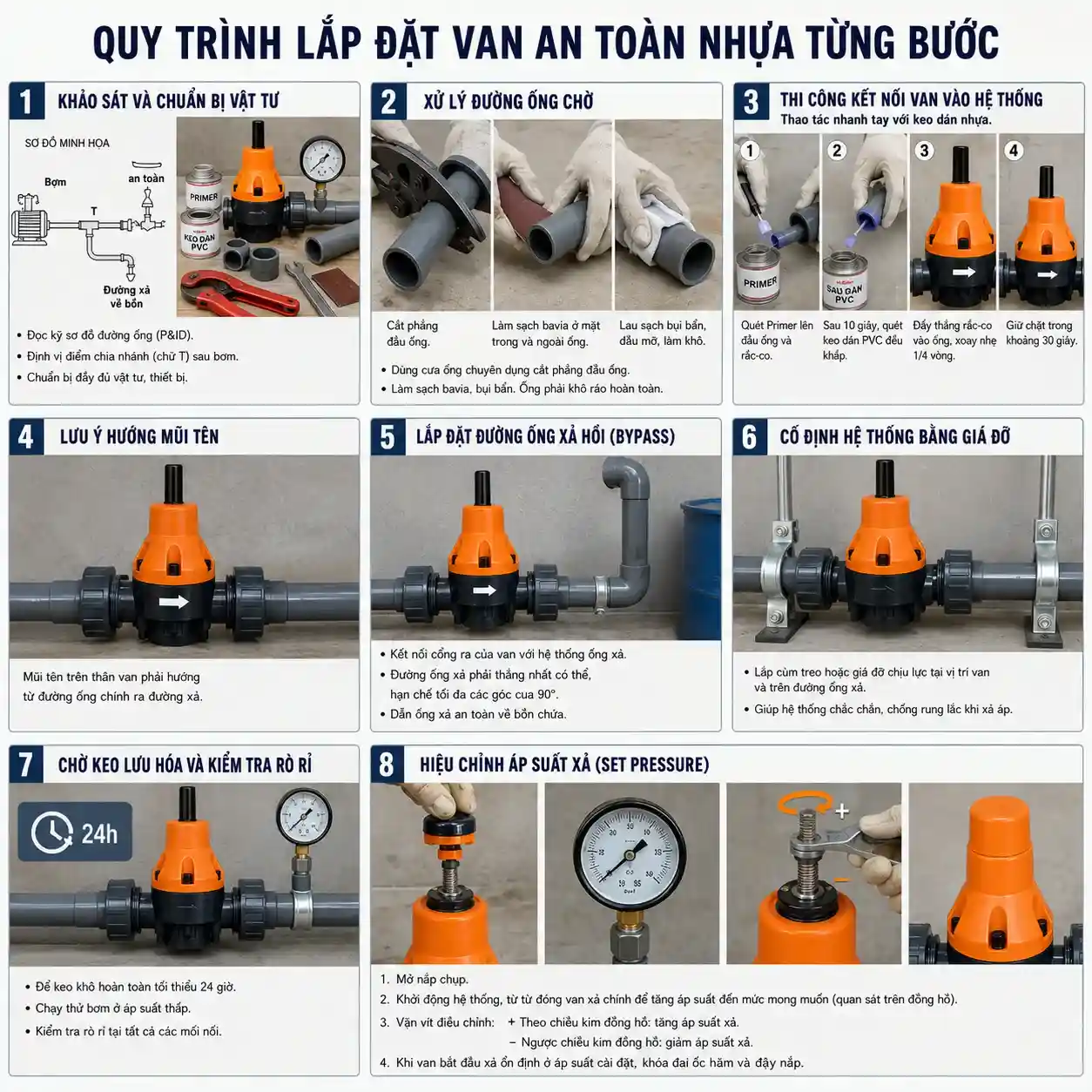

Quy Trình Lắp Đặt Van An Toàn Nhựa Từng Bước
Khi đã nắm rõ sơ đồ, thao tác thực địa cần sự tỉ mỉ. Các đường ống nhựa PVC, UPVC thường được kết nối bằng keo dán chuyên dụng hoặc hàn nhiệt (đối với PP). Dưới đây là quy trình thao tác chuẩn xác.
Khảo sát và chuẩn bị vật tư: Tuyệt đối tuân thủ bản vẽ sơ đồ.
Đọc kỹ sơ đồ đường ống (P&ID). Định vị chính xác điểm chia nhánh (chữ T) ngay sau máy bơm. Chuẩn bị van an toàn nhựa đúng kích cỡ (DN15, DN25, DN50…), keo dán PVC/UPVC, nước rửa (Primer), cưa cắt ống, giấy nhám mịn, và đồng hồ áp suất.
Xử lý đường ống chờ:
Sử dụng cưa ống chuyên dụng cắt phẳng đầu ống nhựa tại vị trí lắp đặt. Dùng giấy nhám làm sạch bavia (mạt nhựa) ở cả mặt trong và mặt ngoài của ống. Lau sạch bụi bẩn, dầu mỡ và hơi ẩm. Bề mặt ống phải hoàn toàn khô ráo trước khi dán.
Thi công kết nối van vào hệ thống:Thao tác nhanh tay với keo dán nhựa.
Quét một lớp mỏng dung dịch làm sạch (Primer) lên cả đầu ống và mặt trong của rắc-co/khớp nối van. Sau 10 giây, quét một lớp keo dán PVC đều khắp. Nhanh chóng đẩy thẳng rắc-co của van vào đường ống, xoay nhẹ 1/4 vòng để keo dàn đều và giữ chặt trong khoảng 30 giây.
Lưu ý hướng mũi tên: Trên thân van an toàn luôn có một mũi tên ký hiệu chiều dòng chảy, phải lắp mũi tên hướng từ đường ống chính hướng ra đường xả.
Lắp đặt đường ống xả hồi (Bypass/Discharge Pipe):
Kết nối cổng ra của van an toàn với hệ thống ống xả. Đường ống xả phải được thiết kế thẳng nhất có thể, hạn chế tối đa các góc cua 90 độ (cút góc) để tránh tạo ra áp suất ngược (Back-pressure) làm ảnh hưởng đến độ nhạy của van. Ống xả phải được dẫn an toàn về bồn chứa.
Cố định hệ thống bằng giá đỡ:
Van an toàn nhựa tuy nhẹ nhưng khi xả áp lực lớn, phản lực có thể gây rung lắc rạn nứt mối nối keo. Phải lắp đặt cùm treo (Pipe hanger) hoặc giá đỡ chịu lực ở ngay dưới đường ống chính vị trí đặt van và trên đường ống xả.
Chờ keo lưu hóa và kiểm tra rò rỉ:
Để keo dán khô hoàn toàn tối thiểu 24 giờ (tùy thuộc nhiệt độ môi trường và loại keo) trước khi cho dòng chất lỏng chạy qua. Sau đó, tiến hành chạy thử bơm ở áp suất thấp để kiểm tra rò rỉ tại các mối nối.
Hiệu chỉnh áp suất xả (Set Pressure):
Mở nắp chụp phía trên của van. Khởi động hệ thống và từ từ đóng van xả chính để ép áp suất hệ thống tăng lên đến mức giới hạn mong muốn (quan sát trên đồng hồ áp lực). Dùng cờ lê vặn vít điều chỉnh trên đỉnh van: vặn theo chiều kim đồng hồ để tăng áp suất xả, ngược chiều kim để giảm, cho đến khi van bắt đầu xả dòng chảy một cách ổn định. Khóa đai ốc hãm và đậy nắp.
Những Lưu Ý Sống Còn Khi Lắp Đặt Và Vận Hành
Dù bạn có sơ đồ chuẩn, nhưng các yếu tố ngoại cảnh vẫn có thể làm giảm hiệu năng của van an toàn nhựa:
- Tư thế lắp đặt (Orientation): Van an toàn nhựa nên được lắp đặt thẳng đứng (vít điều chỉnh hướng lên trời). Lắp đặt nằm ngang có thể khiến cặn bẩn trong lưu chất đọng lại ở một bên màng van, làm van đóng không kín hoặc gây kẹt trục ma sát do trọng lực.
- Tránh ứng suất cơ học: Không dùng thân van nhựa làm điểm tì đòn bẩy khi siết ống hoặc uốn ống. Ứng suất cong có thể làm nứt thân van PVC/UPVC.
- Nhiệt độ lưu chất: Hãy nhớ rằng các loại nhựa có giới hạn nhiệt độ khá khắt khe. UPVC thường chịu được tối đa khoảng 60°C. Nếu hệ thống dẫn nước nóng hoặc hóa chất sinh nhiệt lên đến 90°C, bạn bắt buộc phải dùng ống và van từ nhựa CPVC hoặc PVDF. Nếu nhiệt độ vượt ngưỡng, nhựa sẽ mềm ra, ren bị lỏng và van mất tác dụng chịu áp.
- Chống tia UV: Nếu sơ đồ đường ống nằm ngoài trời, chịu ánh nắng trực tiếp, tia cực tím sẽ làm lão hóa nhựa PVC rất nhanh (giòn, phai màu và nứt vỡ). Cần che chắn van hoặc sử dụng sơn phủ chống UV, hoặc chọn loại nhựa đen HDPE / PP chuyên dụng ngoài trời.

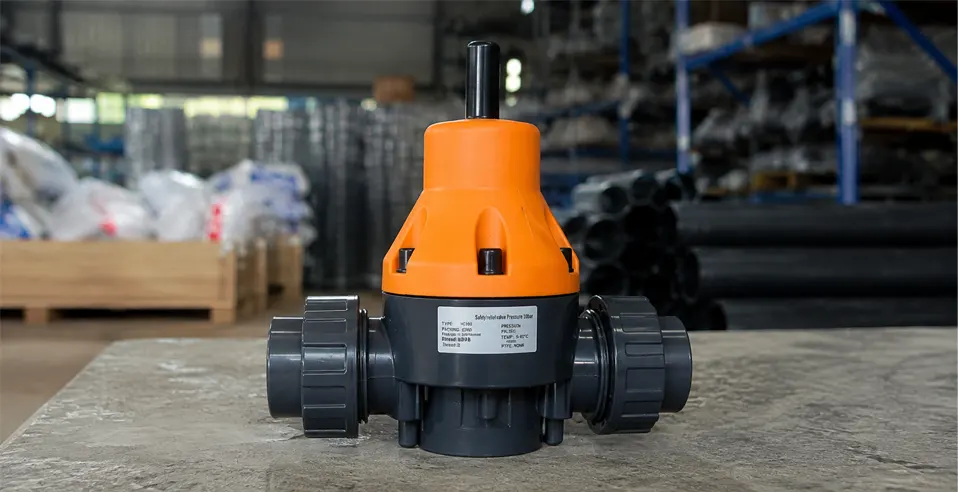

Những Lưu Ý Sống Còn Khi Lắp Đặt Và Vận Hành
Các Lỗi Thường Gặp Khi Lắp Đặt Sai Sơ Đồ Và Cách Khắc Phục
Dưới đây là bảng tổng hợp các sự cố thường xuyên gặp phải ở các nhà máy khi hệ thống van an toàn nhựa hoạt động không đúng kỳ vọng:
| Hiện tượng lỗi | Nguyên nhân gốc rễ (Root Cause) | Cách khắc phục theo sơ đồ (Solution) |
| Van rò rỉ liên tục dù áp suất hệ thống thấp | – Cặn bẩn kẹt ở bệ đỡ màng van. – Lắp ngược chiều dòng chảy (ngược mũi tên). | – Tháo nắp van, vệ sinh sạch sẽ màng PTFE và bệ đỡ. – Cắt và lắp lại đúng chiều mũi tên vào ngõ xả. |
| Van đóng/mở liên tục phát tiếng kêu (Chattering) | – Đường kính ống xả quá nhỏ gây nghẽn áp (Back-pressure). – Van đặt quá xa nguồn bơm, gây mất áp trên đường ống nhánh. | – Thay thế ống xả bằng kích thước lớn hơn hoặc giảm thiểu cút vuông 90 độ. – Dời vị trí lắp van về gần ngõ ra của bơm (10D). |
| Áp suất vượt ngưỡng nhưng van không xả | – Lò xo bị siết quá chặt vượt dải cài đặt. – Hóa chất kết tinh làm cứng màng van. – Lắp nhầm van chặn ở trước van an toàn và đang khóa. | – Nới lỏng vít điều chỉnh, kiểm tra lại bằng đồng hồ áp. – Tháo vệ sinh bảo dưỡng, thay màng mới. – Tháo bỏ van chặn (isolation valve) sai quy chuẩn. |
| Nứt vỡ tại khớp nối rắc-co bằng nhựa | – Búa nước (Water hammer) do đường ống chính bị khóa đột ngột. – Khung giá đỡ chịu lực kém. | – Lắp thêm bình điều áp (Accumulator) để triệt tiêu búa nước. – Gia cố hệ thống gông treo, giá đỡ chống rung xung quanh van. |
Quy Trình Bảo Dưỡng Và Kiểm Tra Định Kỳ
Van an toàn là thiết bị khẩn cấp, nghĩa là trong hệ thống hoạt động hoàn hảo, nó có thể… không bao giờ mở. Sự “nằm im” này mang đến rủi ro là màng van có thể bị dính chặt vào bệ van (Sticking) hoặc lò xo bị kẹt cứng, khiến nó trở nên vô dụng lúc cần thiết.
Kiểm tra vận hành (Routine Testing):
- Hàng tháng: Nếu hệ thống cho phép, kỹ thuật viên nên chủ động nhấc thử trục van hoặc xoay nới nhẹ vít áp suất để buộc van xả một lượng lưu chất nhỏ. Việc này giúp “tập thể dục” cho lớp màng PTFE, đảm bảo nó không bị dính chết vào bệ đỡ bằng nhựa.
- Kiểm tra bằng mắt thường (Visual Check): Thường xuyên tuần tra dọc theo đường ống xả. Nếu thấy ống xả liên tục rỉ nước hoặc hóa chất khi bơm đang chạy bình thường, chứng tỏ màng van đã bị rách hoặc cặn bẩn làm kênh van. Cần cô lập và tháo ra vệ sinh ngay.
Bảo dưỡng tổng thể (Annual Maintenance):
- Hàng năm: Tháo rời hoàn toàn van an toàn nhựa khỏi hệ thống đường ống. Vệ sinh sạch sẽ bên trong buồng van. Kiểm tra độ đàn hồi của màng đĩa (nếu có dấu hiệu nứt nẻ, lão hóa, chai cứng phải thay thế ngay lập tức).
- Kiểm tra lò xo: Mặc dù lò xo không tiếp xúc với dung dịch, nhưng hơi hóa chất hoặc môi trường độ ẩm cao có thể gây rỉ sét, làm sai lệch hằng số đàn hồi (k). Cần làm sạch, bôi mỡ bảo quản (chú ý dùng loại mỡ tương thích với nhựa, không dùng gốc dầu mỏ phá hủy EPDM) hoặc thay lò xo mới nếu cần.
- Hiệu chuẩn lại (Calibration): Sau khi lắp lại, đưa lên băng ép (Test bench) dùng khí nén hoặc bơm thử áp suất bằng nước để hiệu chuẩn lại giá trị xả trước khi lắp lại vào sơ đồ hệ thống.

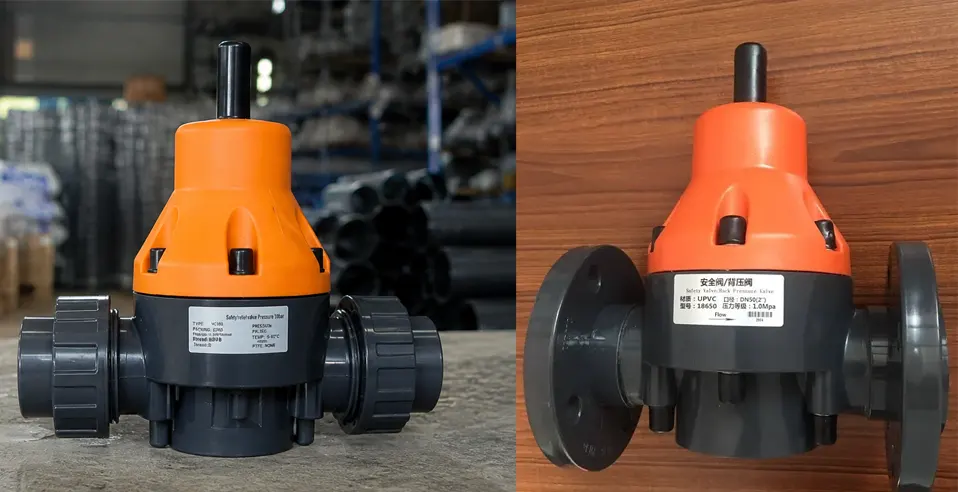

Quy Trình Bảo Dưỡng Và Kiểm Tra Định Kỳ
Lời Kết:
Việc nắm vững và tuân thủ tuyệt đối sơ đồ lắp đặt van an toàn nhựa không chỉ giúp hệ thống đường ống hóa chất, nước thải của bạn vận hành trơn tru mà còn ngăn ngừa những tai nạn lao động đáng tiếc do nổ bục áp suất gây ra. Bằng cách định vị đúng van sau máy bơm, chọn đúng kích thước đường ống xả, thi công dán keo PVC chuẩn mực và bảo trì định kỳ, chiếc van an toàn sẽ thực sự trở thành lớp bảo vệ vững chắc nhất cho toàn bộ khoản đầu tư thiết bị công nghiệp của doanh nghiệp bạn.
