Van bi nhựa 3 ngã Asahi Type 23

Mô tả

Cập nhật lần cuối ngày 05/09/2026 lúc 02:06 chiều

Trong các hệ thống đường ống công nghiệp xử lý hóa chất, sản xuất bán dẫn, xử lý nước thải và công nghệ sinh học, việc kiểm soát và phân nhánh dòng chảy một cách chính xác, an toàn là yếu tố sống còn. Van bi nhựa 3 ngã Asahi Type 23 (Asahi 3-Way Ball Valve Type 23) đến từ tập đoàn Asahi Yukizai (Nhật Bản) được đánh giá là dòng van chất lượng cao hàng đầu thế giới, giải quyết triệt để bài toán ăn mòn, rò rỉ và tối ưu hóa không gian lắp đặt.

Bài viết này cung cấp toàn bộ thông tin chi tiết từ cấu tạo, thông số kỹ thuật, nguyên lý phân dòng L-port/T-port, cho đến hướng dẫn lựa chọn vật liệu và lắp đặt chuẩn kỹ thuật cho hệ thống của bạn.

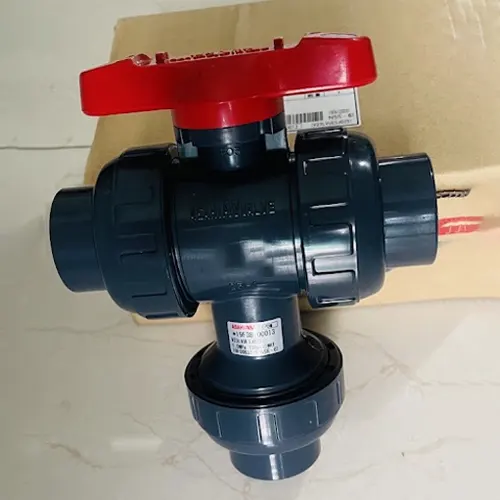

Tổng Quan Về Van Bi Nhựa 3 Ngã Asahi Type 23

Van bi 3 ngã Asahi Type 23 là dòng van điều hướng dòng chảy cao cấp được chế tạo hoàn toàn từ các loại nhựa kỹ thuật nhiệt dẻo (Thermoplastics). Khác với dòng van bi 2 ngã truyền thống chỉ thực hiện chức năng Đóng/Mở (ON/OFF) đơn thuần, van bi 3 ngã tích hợp khả năng trộn dòng (mixing) hoặc phân nhánh/đổi hướng dòng chảy (diverting) chỉ với một van duy nhất.

Thay vì phải sử dụng từ 2 đến 3 van bi thông thường kết hợp cùng các phụ kiện tê, co nối phức tạp, việc áp dụng van bi nhựa 3 ngã Asahi Type 23 giúp:

• Tiết kiệm diện tích: Giảm số lượng điểm nối và không gian phân nhánh trên đường ống.
• Tối ưu chi phí: Giảm chi phí vật tư phụ kiện, chi phí nhân công và thời gian bảo trì.
• Giảm rủi ro rò rỉ: Hạn chế tối đa các vị trí mối hàn/nối ren trên hệ thống hóa chất nguy hiểm.

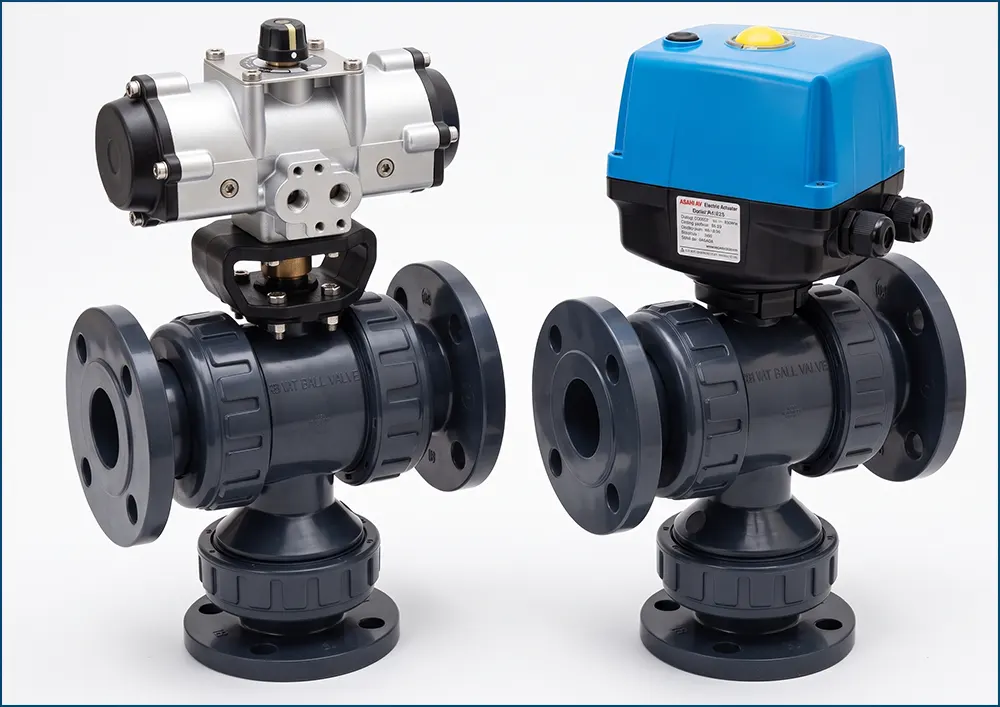

• Dễ dàng tự động hóa: Tích hợp mặt đệm chuẩn ISO 5211 cho phép lắp đặt bộ điều khiển khí nén hoặc động cơ điện một cách nhanh chóng.

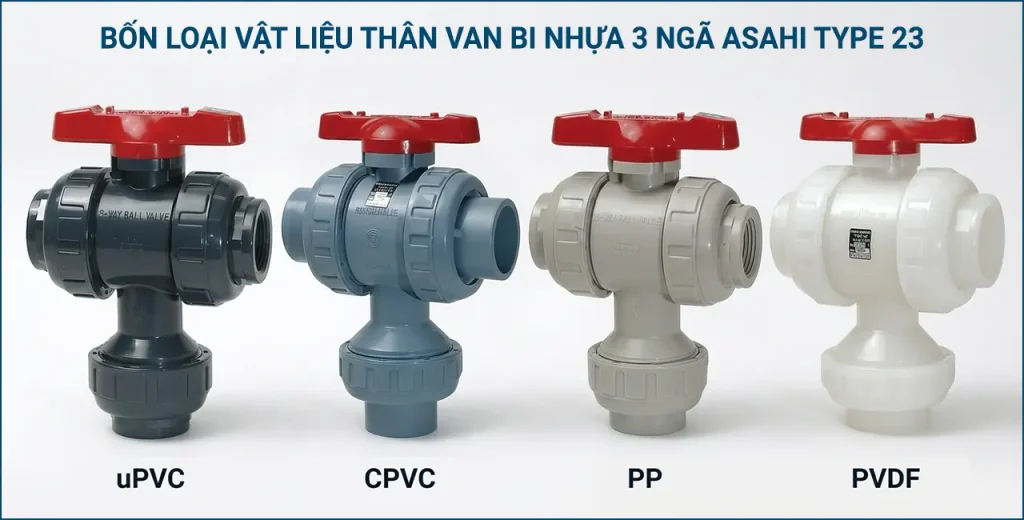

Thông Số Kỹ Thuật Chi Tiết

Dưới đây là bảng tổng hợp thông số kỹ thuật tiêu chuẩn của dòng van bi nhựa 3 ngã Asahi Type 23:

Cấu Tạo Chi Tiết Và Nguyên Lý Hoạt Động

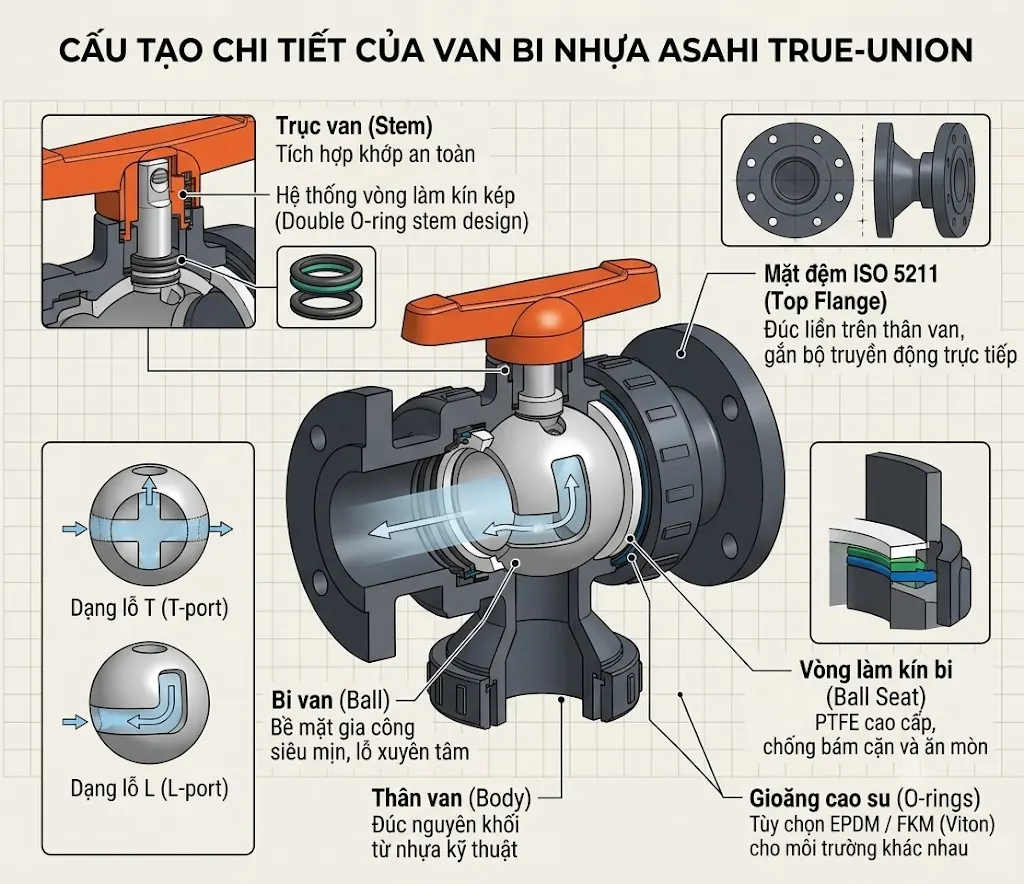

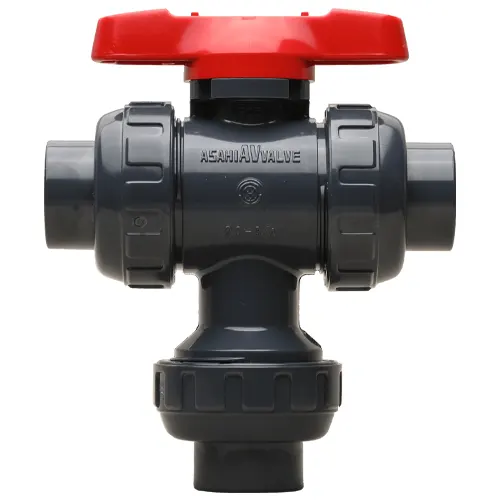

Cấu tạo cơ khí vượt trội

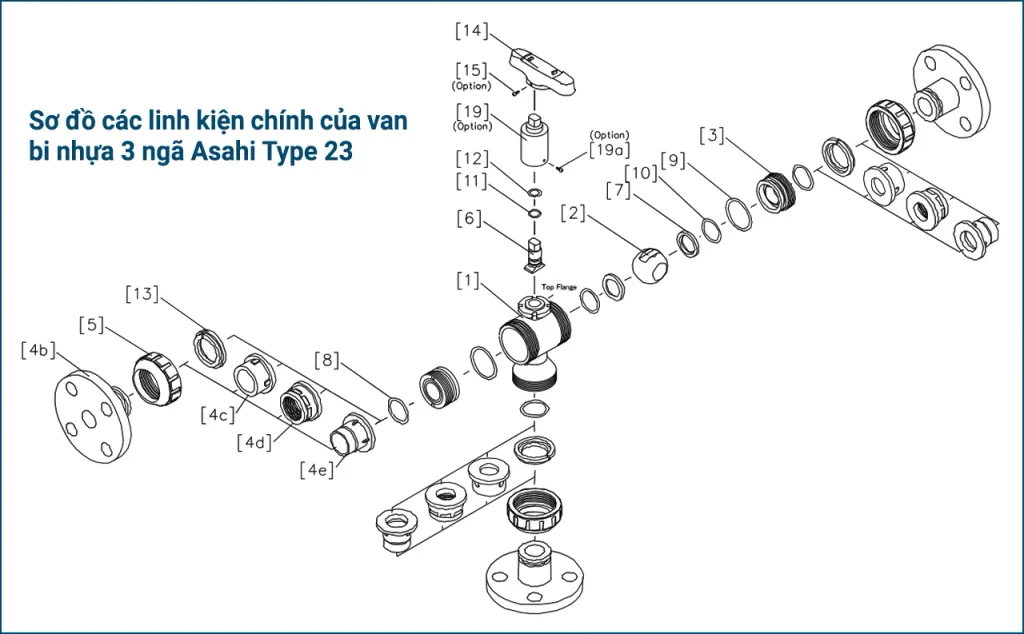

Van bi nhựa 3 ngã Asahi Type 23 được thiết kế theo cấu trúc mô-đun True Union (Rắc co đôi), cho phép tháo lắp và bảo trì các bộ phận bên trong mà không cần phải cắt bỏ đường ống.

1. Thân van (Body): Đúc nguyên khối từ nhựa kỹ thuật chịu áp lực cao, có khả năng chống va đập và kháng hóa chất vượt trội.
2. Bi van (Ball): Bi van được gia công tròn tuyệt đối, đục lỗ xuyên tâm theo dạng chữ L hoặc chữ T. Bề mặt bi gia công siêu mịn giúp giảm mô-men xoắn khi vận hành.
3. Trục van (Stem): Tích hợp khớp an toàn và hệ thống vòng làm kín kép (Double O-ring stem design), ngăn ngừa tuyệt đối nguy cơ rò rỉ chất dẻo hoặc hóa chất ra ngoài môi trường.
4. Vòng làm kín bi (Ball Seat): Chất liệu PTFE cao cấp giúp bi xoay trơn tru, chống bám cặn hóa chất và không bị ảnh hưởng bởi sự ăn mòn.
5. Gioăng cao su (O-rings): Tùy chọn EPDM cho môi trường nước/dung dịch nhẹ hoặc FKM (Viton) cho môi trường axit, kiềm đậm đặc và dung môi.
6. Mặt đệm ISO 5211 (Top Flange): Được tích hợp đúc liền trên thân van, giúp việc gắn bộ truyền động khí nén hoặc điện trở nên chính xác, chắc chắn mà không cần chế tạo thêm bộ gá (Bracket).

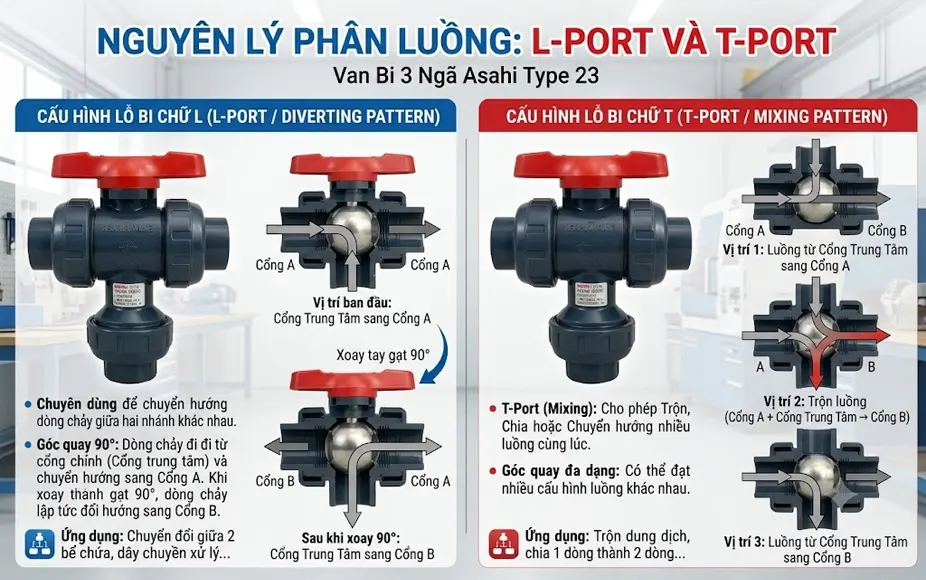

Nguyên lý phân luồng: L-Port và T-Port

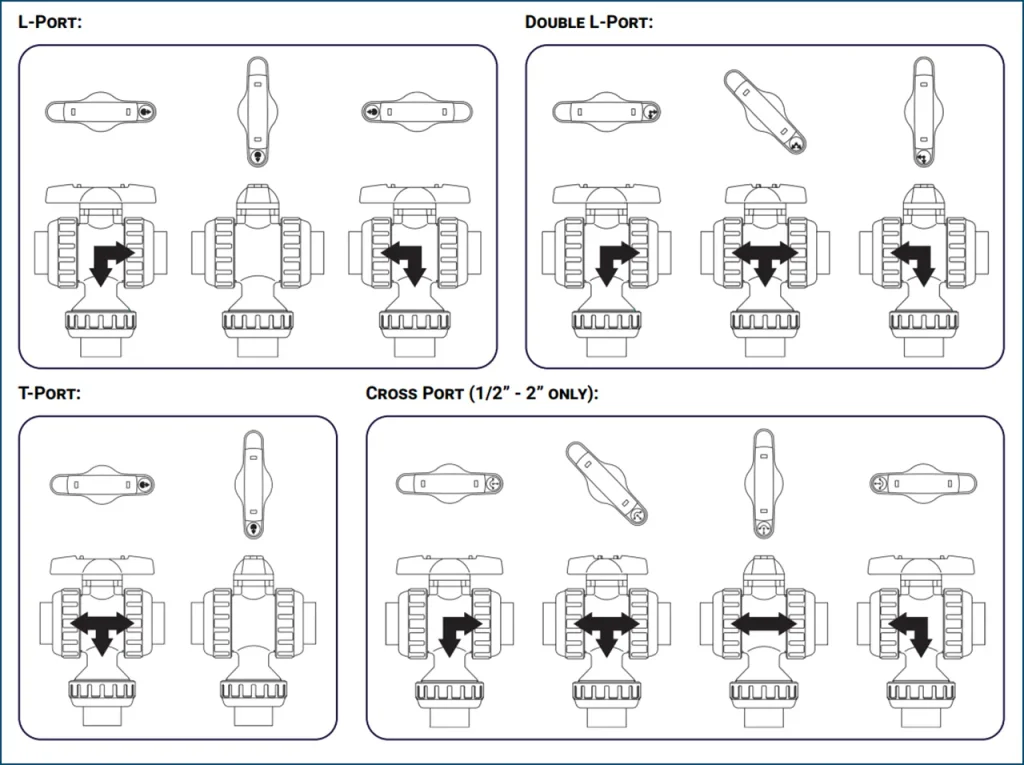

Van bi 3 ngã Asahi Type 23 cung cấp hai cấu hình dạng lỗ bi để đáp ứng các yêu cầu điều hướng dòng chảy khác nhau:

Bi lỗ chữ L (L-Port / Diverting Pattern)

Chuyên dùng để chuyển hướng dòng chảy giữa hai nhánh khác nhau.

• Góc quay 90°: Dòng chảy đi từ cổng chính (Cổng trung tâm) và chuyển hướng sang Cổng A. Khi xoay gạt 90°, dòng chảy lập tức đổi hướng sang Cổng B.
• Ứng dụng: Chuyển đổi dòng lưu chất giữa hai bể chứa, hai dây chuyền xử lý hoặc thay đổi luồng tuần hoàn.

Bi lỗ chữ T (T-Port / Mixing & Diverting Pattern)

Đa năng hơn, cho phép trộn dòng, phân nhánh hoặc chuyển hướng.

Góc quay 90° – 180°:

• Cho phép dòng chảy đi qua cả 3 cổng cùng lúc (Trộn dòng từ 2 nguồn vào 1 đầu ra, hoặc phân nhánh từ 1 nguồn ra 2 đầu).
• Cho phép đóng hoàn toàn 1 cổng và lưu thông giữa 2 cổng còn lại.
• Cho phép thông thẳng từ Cổng A sang Cổng B (bỏ qua cổng giữa).

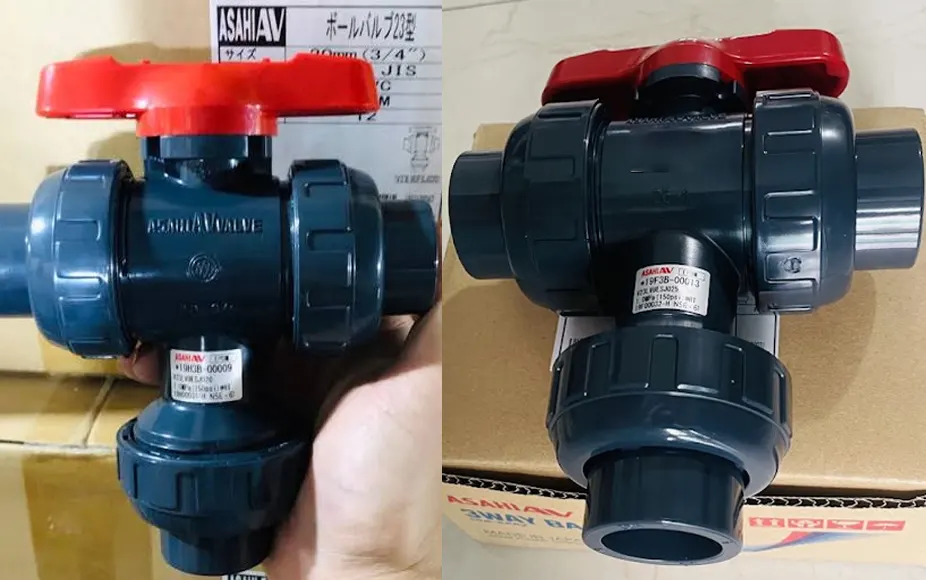

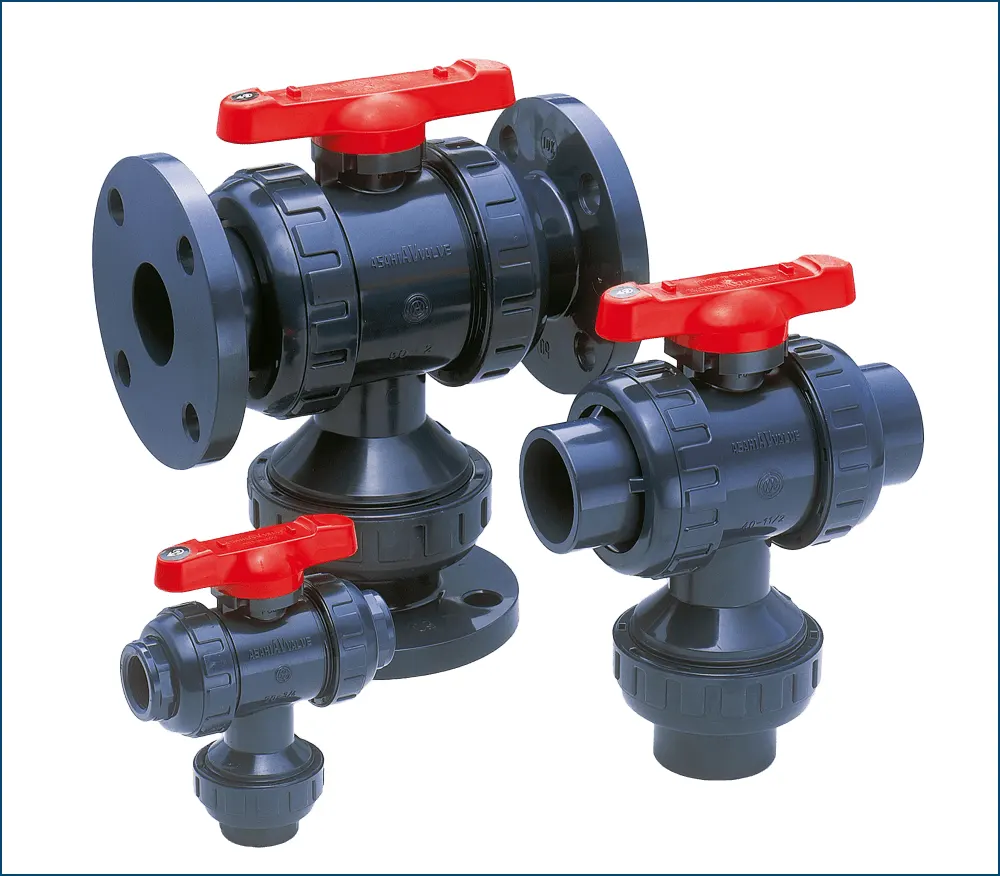

Đặc Điểm Nổi Bật Và Ưu Thế Vượt Trội Của Asahi Type 23

Tiêu chuẩn chất lượng Nhật Bản (JIS & ISO):

Asahi Yukizai là đơn vị đi đầu thế giới trong việc nghiên cứu và ứng dụng nhựa nhiệt dẻo vào hệ thống van công nghiệp từ năm 1952. Mỗi sản phẩm van bi 3 ngã Type 23 rời khỏi nhà máy đều phải trải qua kiểm tra áp suất nước và áp suất khí 100%, đảm bảo rò rỉ bằng 0.

Thiết kế trục van chống văng (Blow-out Proof Stem):

Trục van được thiết kế chèn từ bên trong thân van. Khi hệ thống xảy ra sự cố tăng áp đột biến, áp suất nội tại không thể đẩy trục van văng ra ngoài, bảo vệ an toàn tuyệt đối cho kỹ sư vận hành.

Mô-men xoắn (Torque) vận hành cực thấp:

Nhờ đệm bi PTFE chất lượng cao cùng kỹ thuật gia công bi van siêu chuẩn xác của Asahi, lực cần thiết để xoay bi van Type 23 nhỏ hơn đáng kể so với các dòng van nhựa phổ thông trên thị trường. Điều này giúp:

• Vận hành tay gạt nhẹ nhàng, không tốn sức.
• Giảm kích thước (Size) của Bộ điều khiển khí nén/điện khi nâng cấp tự động hóa, giúp tiết kiệm đáng kể chi phí mua bộ truyền động.

Cấu trúc Rắc co đôi (True Union / Double Union):

Cho phép tháo rời thân van ra khỏi hệ thống đường ống một cách nhanh chóng mà không làm xô lệch các vị trí kết nối cố định. Khi cần thay thế gioăng O-ring hoặc làm sạch bi van, kỹ sư chỉ cần nới lỏng 3 đai rắc co.

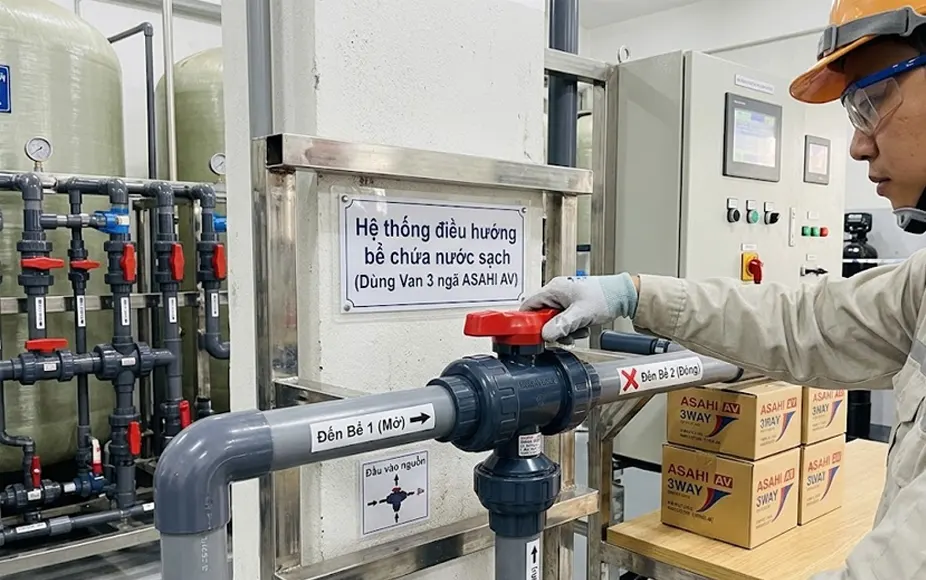

Ứng Dụng Thực Tế Trong Các Ngành Công Nghiệp

Van bi nhựa 3 ngã Asahi Type 23 là sự lựa chọn ưu tiên hàng đầu trong các dự án công nghiệp trọng điểm:

Ngành sản xuất hóa chất & Xi mạ:

• Điều hướng luồng axit (HCl, H2SO4, HNO3) và kiềm trong quá trình tẩy rửa bã kim loại, xi mạ bề mặt.
• Phân chia dòng chất lỏng từ bể chứa chính sang các bể phản ứng nhánh.

Sản xuất Bán dẫn & Linh kiện điện tử: Sử dụng phiên bản vật liệu PVDF/PTFE để điều phối nước siêu sạch (Ultra Pure Water – UPW) và hóa chất ăn mòn cực cao không gây nhiễm tạp chất sinh ra từ ion kim loại.

Hệ thống xử lý nước thải công nghiệp: Phân luồng nước thải vào các bể chứa xử lý sinh học/hóa học khác nhau dựa trên cảm biến đo chỉ số pH hoặc COD.

Ngành nuôi trồng thủy hải sản công nghiệp (Aquaculture): Chuyển hướng luồng nước biển cấp vào các ao nuôi, hệ thống lọc tuần hoàn (RAS) mà không lo bị ăn mòn bởi nước muối.

Nhà máy sản xuất Giấy và Bột giấy: Kiểm soát các dòng tẩy trắng hóa chất có tính ăn mòn cực cao.
