Van bi nhựa Asahi

Van bi nhựa Asahi là dòng van đóng/ngắt một phần tư vòng quay, thân van làm từ nhựa kỹ thuật uPVC, CPVC hoặc PVDF, do Asahi Yukizai (Nhật Bản) sản xuất. V-ON hiện phân phối chính hãng 5 model: Type 21, Type 21a, Type 23, Type 23H và Type 27, giá tham khảo từ 400.000đ đến 500.000đ tùy kích thước và cấu hình. Van phù hợp cho hệ thống xử lý nước, hóa chất và nhiều ngành công nghiệp cần chống ăn mòn, nhưng không dùng để điều tiết lưu lượng dòng chảy.

Trong các hệ thống đường ống công nghiệp, việc lựa chọn đúng loại van quyết định trực tiếp đến tuổi thọ thiết bị và an toàn vận hành. Van kim loại truyền thống thường gặp vấn đề rỉ sét và ăn mòn khi tiếp xúc với hóa chất, trong khi van bi nhựa Asahi giải quyết triệt để vấn đề này nhờ vật liệu nhựa kỹ thuật trơ với phần lớn hóa chất công nghiệp. Phần nội dung dưới đây trình bày chi tiết cấu tạo, bảng so sánh các dòng sản phẩm, hướng dẫn lựa chọn theo nhu cầu thực tế và những câu hỏi kỹ thuật thường gặp nhất khi lắp đặt van bi nhựa Asahi.

Van bi nhựa Asahi là gì

Van bi nhựa Asahi là loại van đóng/ngắt (on-off) hoạt động theo nguyên lý một phần tư vòng quay. Bên trong thân van là một viên bi rỗng, khi tay gạt xoay 90 độ, lỗ xuyên tâm của viên bi sẽ thẳng hàng với đường ống để mở hoàn toàn dòng chảy, hoặc vuông góc với đường ống để ngắt hoàn toàn. Viên bi được đỡ và làm kín bởi đệm PTFE (teflon), vật liệu có hệ số ma sát thấp và gần như không bị ăn mòn hóa học. Thân van được chế tạo từ uPVC, CPVC hoặc PVDF tùy theo yêu cầu nhiệt độ và tính chất ăn mòn của lưu chất.

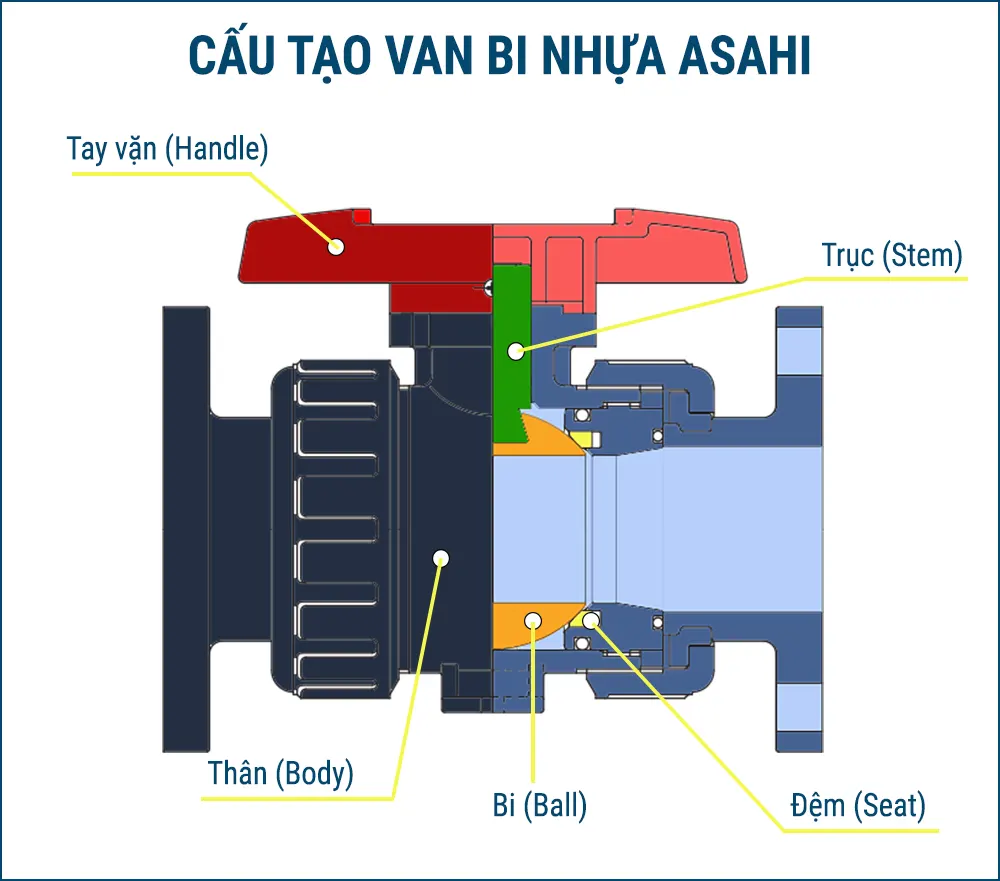

Cấu tạo và nguyên lý hoạt động chung của van bi nhựa Asahi

Thiết kế rắc co kép (true union) là đặc điểm chung của các dòng van bi nhựa Asahi, cho phép tháo rời toàn bộ thân van ra khỏi hệ thống đường ống chỉ bằng cách nới lỏng đai ốc ở hai đầu, không cần cưa cắt ống. Trục van (stem) sử dụng thiết kế hai rãnh O-ring, trong đó rãnh phía trên được gia công sâu hơn rãnh phía dưới — nếu trục bị vặn quá lực và gãy, nó sẽ gãy có kiểm soát ở rãnh trên trong khi rãnh dưới vẫn giữ kín áp suất bên trong đường ống. Với cấu hình phù hợp, van cũng được tích hợp sẵn mặt đệm chuẩn ISO 5211, cho phép nâng cấp lên điều khiển tự động bằng động cơ điện hoặc khí nén mà không cần thay đổi thân van. Bạn có thể xem chi tiết thông số của dòng van hai ngã tiêu chuẩn tại trang van bi nhựa Asahi Type 21.

Ngoài kết cấu cơ khí, khả năng chống ăn mòn của van bi nhựa Asahi phụ thuộc phần lớn vào vật liệu thân van được lựa chọn. uPVC phù hợp với môi trường nước sạch, nước thải và hóa chất nồng độ trung bình ở nhiệt độ phòng. CPVC chịu được nhiệt độ cao hơn, thường dùng cho đường ống nước nóng hoặc hóa chất ở 60–90 độ C. PVDF có khả năng kháng hóa chất mạnh nhất trong ba loại, phù hợp với axit đậm đặc, dung môi hữu cơ và môi trường bán dẫn đòi hỏi độ tinh khiết cao, nhưng giá thành cũng cao hơn đáng kể so với hai vật liệu còn lại.

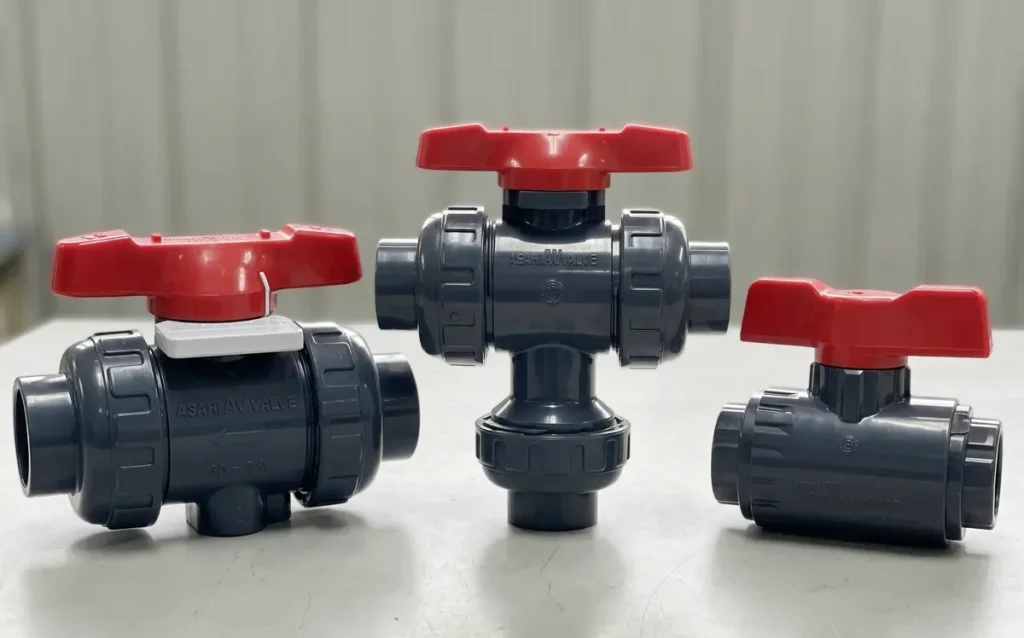

Bảng so sánh 5 dòng van bi nhựa Asahi

Năm dòng van bi nhựa Asahi đang được phân phối chính hãng tại V-ON có chung nguyên lý vận hành nhưng khác nhau ở số cổng, hình dạng thân van và phạm vi ứng dụng. Bảng dưới đây tổng hợp nhanh các thông số quan trọng nhất để bạn đối chiếu trước khi chọn mua.

Nếu hệ thống của bạn chỉ cần đóng hoặc mở hoàn toàn dòng chảy theo một hướng duy nhất, Type 21 và Type 21a là lựa chọn phổ biến nhất nhờ giá thành hợp lý và dải kích thước rộng từ 15mm đến 100mm. Trường hợp cần trộn hai dòng lưu chất hoặc chuyển hướng dòng chảy sang nhánh khác mà không muốn lắp thêm van tê phụ, Type 23 và Type 23H sẽ tiết kiệm chi phí vật tư và không gian lắp đặt hơn hẳn so với dùng 2–3 van bi thường ghép lại. Với các hệ thống có không gian lắp đặt hạn chế, Type 27 là phương án gọn nhẹ nhất trong toàn bộ dòng sản phẩm. Bạn có thể xem thông số chi tiết tại trang van bi nhựa 3 ngã Asahi Type 23.

Nên chọn dòng van bi nhựa Asahi nào cho hệ thống của bạn

Cần đóng/ngắt đơn giản, hai ngã

Nếu nhu cầu chỉ là đóng mở hoàn toàn dòng chảy theo một chiều, không cần trộn hay chuyển hướng, hai dòng Type 21 và Type 21a đáp ứng tốt với chi phí đầu tư thấp nhất trong toàn bộ dòng sản phẩm. Type 21a có một số cải tiến nhỏ về gioăng làm kín so với Type 21 tiêu chuẩn, phù hợp khi hệ thống tiếp xúc với hóa chất có tính ăn mòn cao hơn mức trung bình. Cả hai đều dùng chung kích thước rắc co và khoảng cách lắp đặt, nên có thể thay thế lẫn nhau khi nâng cấp hệ thống. Xem thêm thông số tại trang van bi nhựa Asahi Type 21a.

Cần trộn hoặc chuyển hướng dòng chảy, ba ngã

Với các hệ thống cần phân chia một dòng lưu chất thành hai nhánh, hoặc trộn hai dòng lưu chất trước khi đưa vào bể phản ứng, van bi ba ngã sẽ thay thế được tổ hợp 2–3 van bi thường cộng thêm phụ kiện tê nối. Bi van dạng chữ L chỉ cho phép chuyển hướng giữa hai trong ba cổng tại một thời điểm, trong khi bi van dạng chữ T linh hoạt hơn, có thể trộn dòng từ hai nguồn vào một đầu ra hoặc phân nhánh từ một nguồn ra hai đầu. Lựa chọn giữa hai kiểu bi phụ thuộc vào việc hệ thống của bạn cần trộn dòng hay chỉ cần chuyển hướng đơn thuần.

Cần lắp đặt trong không gian hẹp

Type 23H là phiên bản ba ngã thiết kế nằm ngang, dựa trên nền tảng kích thước của Type 21 nên có thể lắp lẫn vào các vị trí đã bố trí sẵn cho van hai ngã mà không cần thay đổi khoảng cách mặt bích. Thiết kế này phù hợp với các skid xử lý hóa chất hoặc trạm bơm có mật độ đường ống dày đặc, nơi không gian để xoay trở khi lắp van ba ngã dạng đứng thông thường bị hạn chế. Xem chi tiết cấu hình lắp đặt tại trang van bi nhựa 3 ngã Asahi Type 23H.

Khi yêu cầu về không gian còn khắt khe hơn nữa, hoặc hệ thống chỉ cần van kích thước nhỏ từ khoảng 10mm đến 50mm, Type 27 là phương án gọn nhẹ nhất trong toàn bộ dòng van bi nhựa Asahi, sử dụng ít chi tiết cơ khí hơn nên khối lượng và giá thành cũng thấp hơn đáng kể so với Type 21 hay Type 23H cùng kích thước. Thiết kế tối giản này phù hợp cho các cụm thiết bị nhỏ, tủ điều khiển hoặc đường ống phụ trợ trong nhà máy, nơi không đòi hỏi áp suất làm việc quá cao như đường ống chính. Xem thông số tại trang van bi nhựa Asahi Type 27.

Cần nâng cấp lên điều khiển tự động

Toàn bộ 5 dòng van bi nhựa Asahi trong danh mục này đều tích hợp sẵn mặt đệm chuẩn ISO 5211 ở phần đỉnh thân van, cho phép tháo tay gạt và lắp trực tiếp bộ truyền động tự động mà không cần gia công thêm bộ gá. Khi hệ thống cần đóng mở van theo tín hiệu điều khiển từ tủ PLC hoặc theo lịch trình tự động thay vì thao tác thủ công, bạn có thể nâng cấp bằng động cơ điện hoặc bộ điều khiển khí nén tùy theo nguồn năng lượng sẵn có tại nhà máy. Tham khảo các dòng van đã tích hợp sẵn bộ điều khiển tại trang van bi nhựa điều khiển điện.

Cần điều tiết lưu lượng thay vì đóng ngắt

Van bi nhựa Asahi, kể cả các dòng liệt kê ở trên, không được thiết kế để vận hành ở góc mở bán phần trong thời gian dài. Khi bi van chỉ mở một phần, dòng chảy bị bóp nghẹt qua khe hẹp, vận tốc tăng vọt và tạo ra hiện tượng xâm thực (cavitation) làm mài mòn nhanh đệm PTFE, dẫn đến rò rỉ sớm hơn tuổi thọ thiết kế. Nếu hệ thống của bạn cần điều tiết lưu lượng liên tục thay vì chỉ đóng/ngắt, giải pháp phù hợp hơn là dòng van chuyên dụng cho mục đích này. Tham khảo thêm tại trang van bướm nhựa.

Ứng dụng thực tế của van bi nhựa Asahi

Van bi nhựa Asahi được ứng dụng rộng rãi trong các ngành xử lý nước cấp và nước thải, nơi đường ống thường xuyên tiếp xúc với clo, phèn và các hóa chất khử trùng có tính ăn mòn kim loại. Trong ngành xi mạ và xử lý bề mặt kim loại, van được dùng để kiểm soát dòng axit HCl, H2SO4 và dung dịch kiềm trong các bể tẩy rửa. Ngành sản xuất bán dẫn và linh kiện điện tử sử dụng phiên bản vật liệu PVDF để dẫn nước siêu tinh khiết mà không làm nhiễm tạp chất ion kim loại. Các trạm nuôi trồng thủy sản công nghiệp cũng dùng van bi nhựa để dẫn nước biển mà không lo ăn mòn như van kim loại thông thường.

Vì sao chọn van bi nhựa Asahi chính hãng tại V-ON

V-ON là đơn vị nhập khẩu và phân phối trực tiếp van bi nhựa Asahi có đầy đủ chứng từ CO (certificate of origin) và CQ (certificate of quality) do Asahi Yukizai Nhật Bản cấp cho từng lô hàng, kèm chế độ bảo hành 12 tháng. Toàn bộ 5 dòng sản phẩm trong danh mục này đều có tài liệu kỹ thuật (datasheet) gốc từ nhà sản xuất, giúp kỹ sư thiết kế đối chiếu chính xác trước khi lập bản vẽ hoặc bóc tách khối lượng vật tư. Bạn có thể tải tài liệu kỹ thuật chi tiết tại trang tài liệu van bi.

Giá bán van bi nhựa Asahi niêm yết tại V-ON đã bao gồm hàng chính hãng nhập khẩu trực tiếp, không qua trung gian, nên có thể cạnh tranh hơn so với một số nhà phân phối nhỏ lẻ khác trên thị trường. Mức giá cụ thể còn phụ thuộc vào kích thước, vật liệu thân van (uPVC, CPVC hay PVDF) và kiểu kết nối (dán keo, ren hay mặt bích) mà bạn lựa chọn cho từng vị trí lắp đặt trong hệ thống. Để tra cứu bảng giá cập nhật theo từng kích thước và cấu hình, bạn có thể xem tại trang bảng giá.

Câu hỏi thường gặp về van bi nhựa Asahi

Van bi nhựa Asahi có mấy loại?

V-ON hiện phân phối 5 dòng van bi nhựa Asahi chính hãng: Type 21 và Type 21a (hai ngã, true union), Type 23 và Type 23H (ba ngã, kiểu bi L-port hoặc T-port), và Type 27 (hai ngã, thiết kế gọn nhẹ).

Van bi nhựa Asahi giá bao nhiêu?

Giá van bi nhựa Asahi dao động khoảng 400.000đ đến 500.000đ tùy dòng sản phẩm, kích thước và vật liệu thân van, riêng một số size nhỏ của Type 21a có thể thấp hơn đáng kể.

Van bi nhựa Asahi có dùng để điều tiết lưu lượng được không?

Không. Van bi nhựa Asahi được thiết kế cho chức năng đóng/ngắt hoàn toàn, nếu để van ở góc mở bán phần sẽ gây xâm thực và mài mòn nhanh đệm PTFE, làm giảm tuổi thọ van đáng kể.

Van bi nhựa Asahi chịu được áp suất và nhiệt độ bao nhiêu?

Ở nhiệt độ phòng 20 độ C, van chịu áp suất làm việc tối đa khoảng 1.0 MPa (10 bar). Nhiệt độ làm việc tùy vật liệu: uPVC khoảng 0–50 độ C, CPVC khoảng 0–90 độ C, PVDF khoảng -20 đến 100 độ C.

Làm sao phân biệt van bi nhựa Asahi chính hãng với hàng nhái?

Van chính hãng có logo đúc nổi sắc nét trên thân van và tay gạt, đi kèm chứng từ CO/CQ do Asahi Yukizai Nhật Bản cấp, vận hành êm tay nhưng kín khít, không bị kẹt cứng hay lỏng lẻo khi xoay.

Xem thêm: Van màng nhựa Asahi
