Van bi nhựa mini Asahi Type 27

Mô tả

Cập nhật lần cuối ngày 18/09/2026 lúc 11:26 sáng

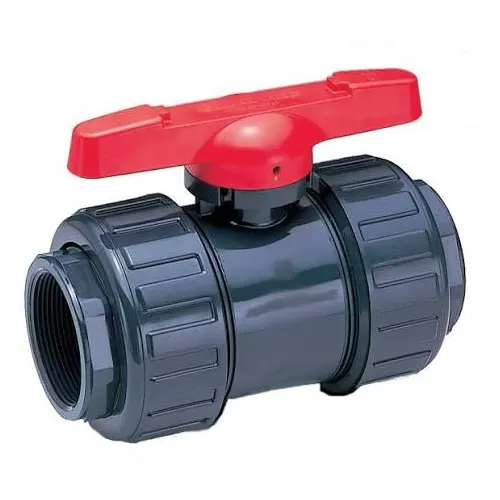

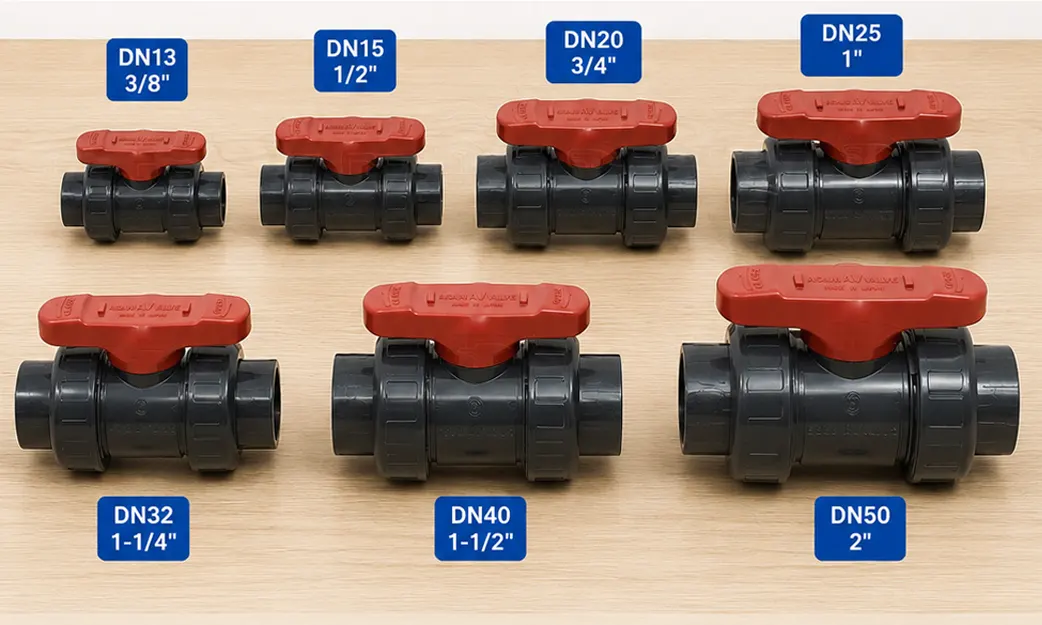

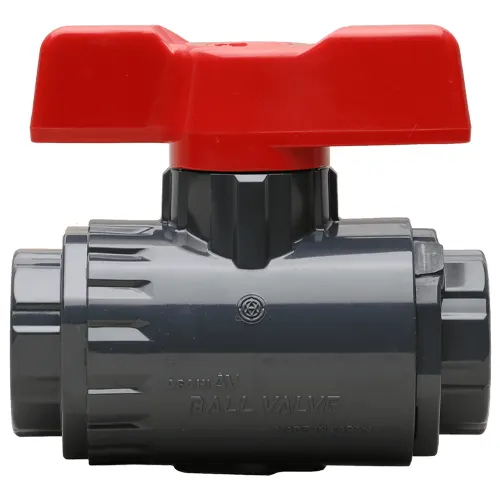

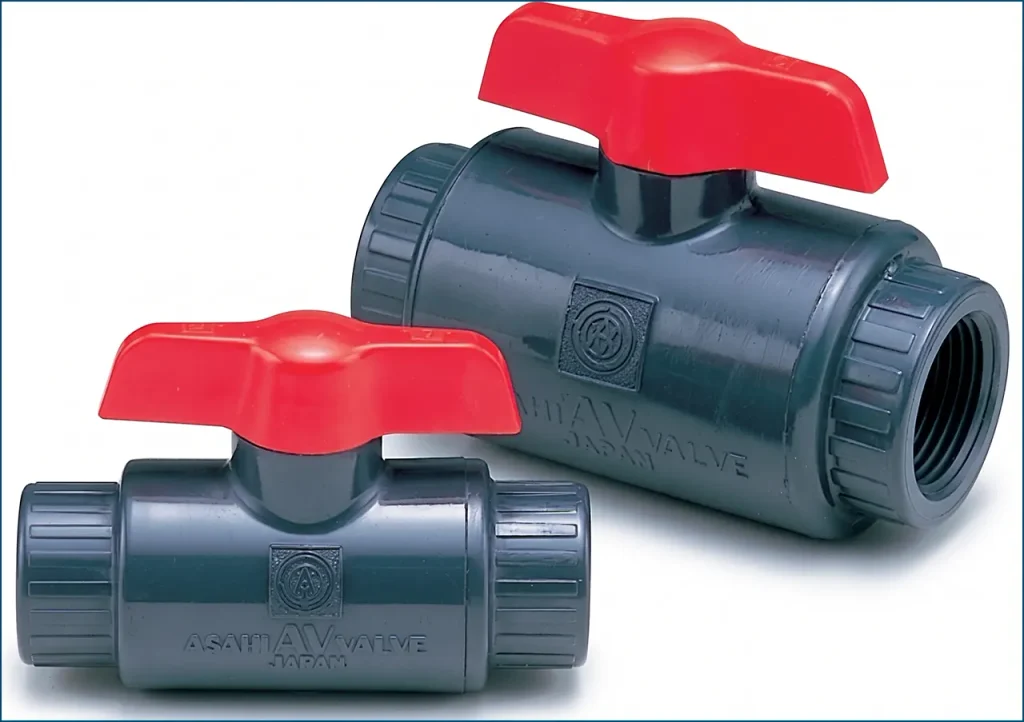

Van bi nhựa mini Asahi Type 27 (Omni Type-27) là van bi hai ngã thân liền khối (1-piece, không có đai ốc union), size 3/8–2 inch (10–50mm), thân PVC hoặc CPVC, chịu áp suất tối đa 150 PSI (1.0 MPa) ở nhiệt độ phòng. Thiết kế nhỏ gọn, khối lượng nhẹ và khoảng cách mặt bích ngắn hơn đáng kể so với các dòng van bi true union trong danh mục, đổi lại van không thể tháo rời để thay linh kiện — khi hỏng, nhà sản xuất khuyến nghị thay nguyên van mới.

Đây là điểm khác biệt cốt lõi cần hiểu trước khi chọn Type 27: nó không phải bản thu nhỏ của Type 21, mà là một triết lý thiết kế khác — đánh đổi khả năng bảo trì tháo lắp để lấy sự gọn nhẹ và giá thành thấp hơn. Phần nội dung dưới đây phân tích rõ đánh đổi này cùng các giới hạn về tự động hóa.

Đánh đổi cốt lõi của Type 27: gọn nhẹ nhưng không tháo lắp được

Thiết kế liền khối, không có đai ốc union

Theo tài liệu specification chính hãng, Type 27 là van cấu trúc một khối (1 piece construction) — khác hẳn với Type 21, Type 23 hay Type 23H vốn dùng thiết kế true union với hai đai ốc union có thể tháo rời ở hai đầu. Việc lắp đặt Type 27 chỉ có hai kiểu: đầu ren (threaded end) dùng băng tan và đầu dán keo (socket end) dùng keo dán chuyên dụng, không có bước tháo union nut như quy trình lắp đặt của các dòng van true union khác trong danh mục.

Khi hỏng phải thay nguyên van, không thay được linh kiện riêng

Nguyên văn cảnh báo trong tài liệu hướng dẫn sử dụng: van không thể tháo rời, nếu phát hiện sự cố ở bất kỳ linh kiện nào bên trong, cần thay thế nguyên van mới thay vì sửa chữa từng phần. Đây là điểm giống với van bi phòng thí nghiệm Labcock nhưng khác hẳn với van bi nhựa Asahi Type 21, nơi từng linh kiện như O-ring hay đệm seat đều có thể đặt mua rời để thay thế khi bảo trì định kỳ.

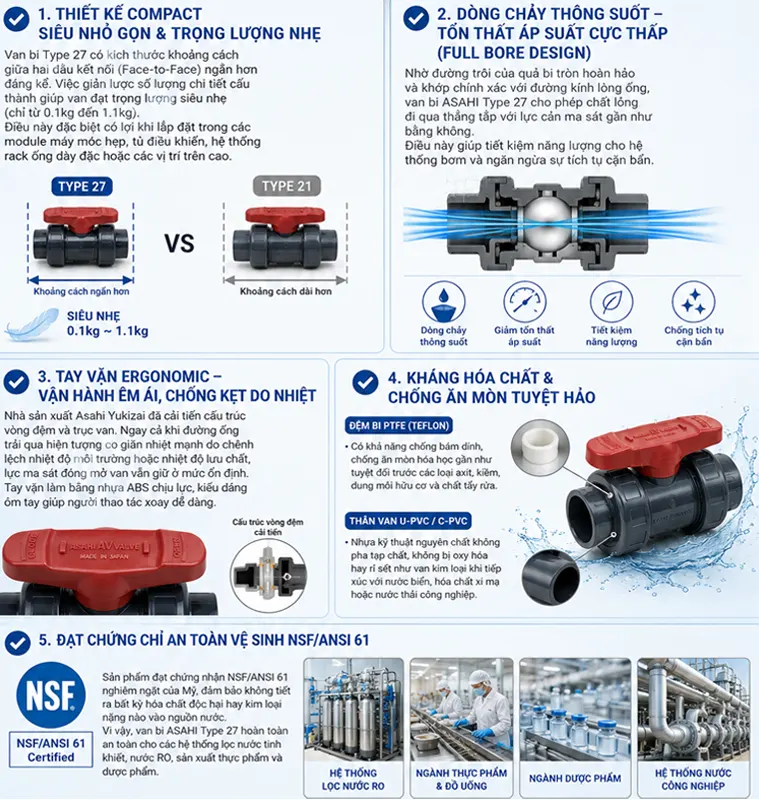

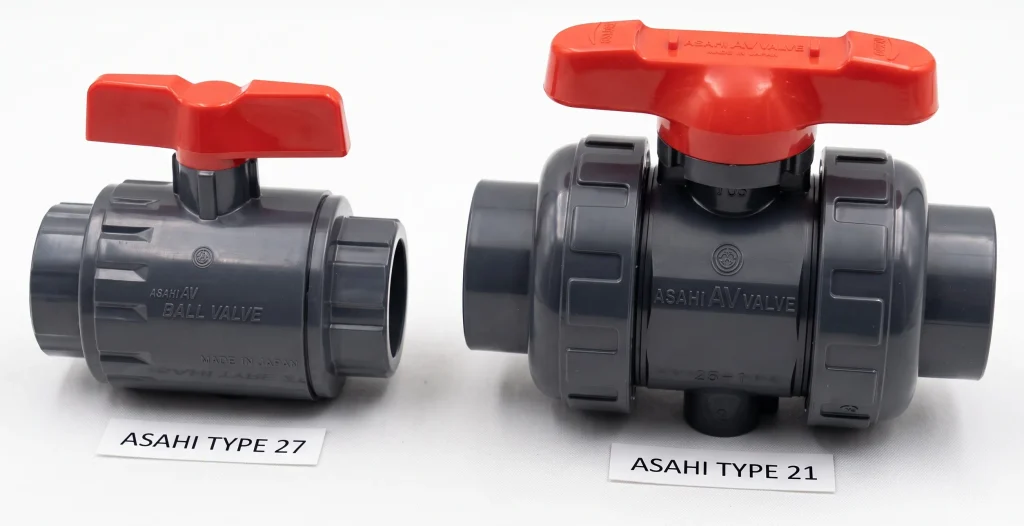

Đổi lại: kích thước và khối lượng nhẹ hơn hẳn

Bù lại cho việc không thể tháo lắp, Type 27 có khối lượng rất nhẹ, dao động từ 0.26 lbs (khoảng 118 gram) ở size 3/8 inch đến 2.87 lbs (khoảng 1.3kg) ở size 2 inch — nhẹ hơn đáng kể so với van true union cùng size vì không cần vật liệu cho phần đai ốc union và đầu nối rời. Khoảng cách mặt bích (face-to-face) cũng ngắn hơn, giúp tiết kiệm không gian lắp đặt trên các hệ thống có mật độ đường ống dày đặc hoặc không gian hạn chế.

Chỉ hỗ trợ điều khiển điện, không có tùy chọn khí nén

Một giới hạn khác cần lưu ý: theo tài liệu specification, tùy chọn tự động hóa duy nhất cho Type 27 là bộ truyền động điện (Series 19 CAV, điện áp 95–265 VAC hoặc 24 VAC/VDC) — hoàn toàn không có tùy chọn truyền động khí nén như các dòng van bi ba ngã hoặc hai ngã cỡ lớn khác trong danh mục. Nếu hệ thống của bạn dùng khí nén làm nguồn năng lượng chính cho tự động hóa van, Type 27 sẽ không phù hợp và cần chuyển sang dòng van khác. Tham khảo các dòng van đã tích hợp sẵn bộ điều khiển điện tại trang van bi nhựa điều khiển điện.

Thông số kỹ thuật van bi nhựa mini Asahi Type 27

So với Type 21 có tới 4 lựa chọn vật liệu (uPVC, CPVC, PP, PVDF), Type 27 chỉ có 2 lựa chọn là PVC và CPVC, không có PP hay PVDF. Điều này giới hạn phạm vi ứng dụng của Type 27 ở các hệ thống nước, hóa chất nhẹ đến trung bình, không phù hợp với hóa chất ăn mòn mạnh cần vật liệu PVDF chuyên dụng. Xem tổng quan các dòng van bi nhựa Asahi khác tại trang van bi nhựa Asahi.

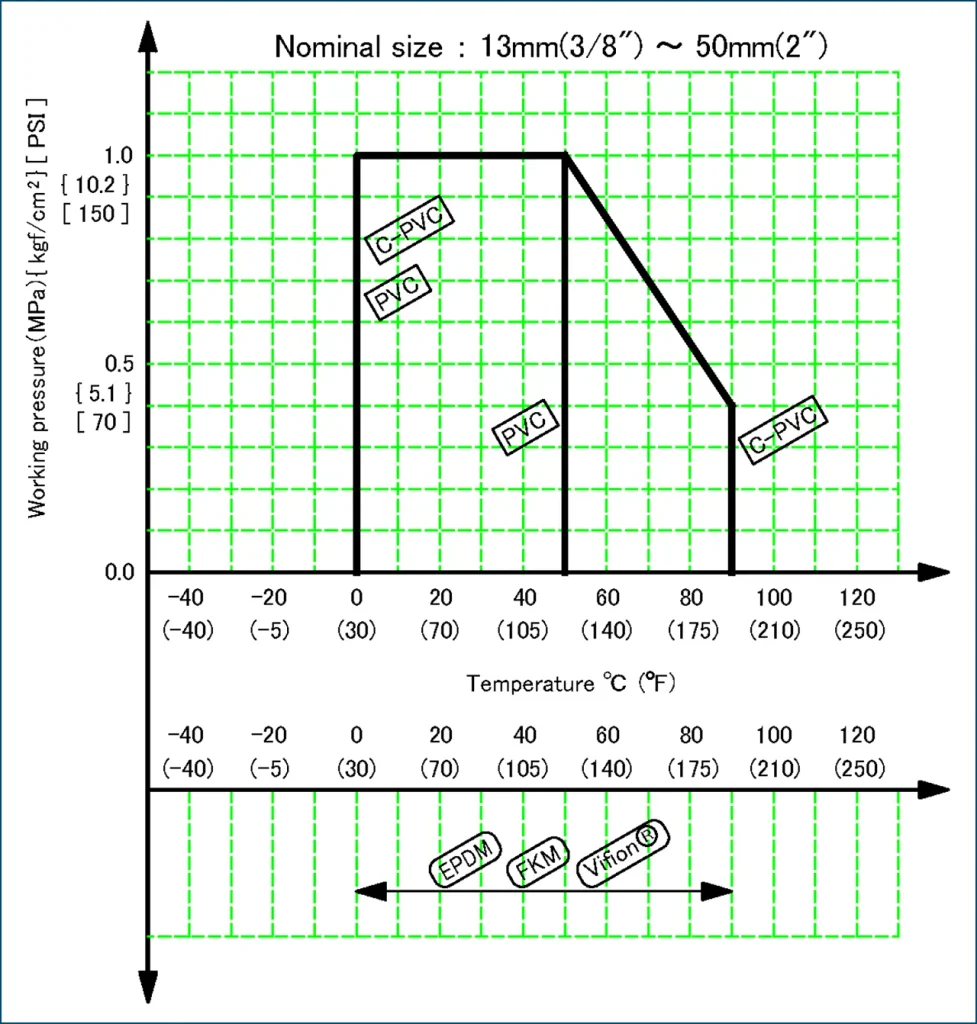

Áp suất làm việc theo nhiệt độ

Khác với PVC chỉ có dữ liệu áp suất công bố trong khoảng nhiệt độ 30–120°F, CPVC vẫn tiếp tục chịu được áp suất giảm dần cho đến gần 195°F. Nếu hệ thống của bạn có khả năng dao động nhiệt độ vượt quá 120°F dù chỉ trong thời gian ngắn, nên chọn CPVC thay vì PVC ngay từ đầu để tránh rủi ro giảm tuổi thọ van.

Hướng dẫn lắp đặt

Đầu ren (threaded end)

Quấn băng tan quanh ren ngoài của đầu nối, chừa lại khoảng 3mm ở đầu ren không quấn. Siết nhẹ bằng tay vào ren của khớp nối, sau đó dùng cờ lê chuyên dụng (spanner) kết hợp cờ lê đai (strap wrench) siết thêm 180–360 độ một cách cẩn thận để không làm hỏng ren. Không dùng mỏ lết ống (pipe wrench) vì có thể làm hỏng van, và tuyệt đối không siết quá lực.

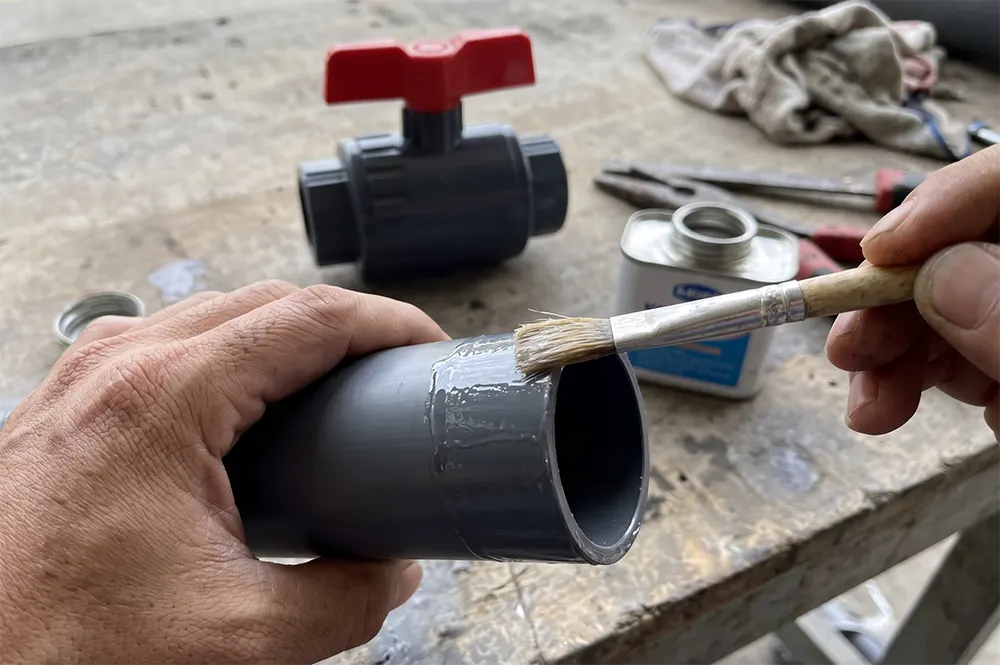

Đầu dán keo (socket end)

Vệ sinh sạch bề mặt đầu nối bằng khăn khô, sau đó bôi keo dán chuyên dụng đều lên cả đầu nối và đầu ống theo đúng định lượng khuyến nghị (từ 0.8g cho size 13mm đến 4.8g cho size 50mm), nhanh chóng lắp ống vào đầu nối và giữ nguyên tối thiểu 60 giây trước khi thả tay, lau sạch keo dư thừa. Cần đợi tối thiểu 24 giờ sau khi dán mới được thử áp lực nước. Tài liệu kỹ thuật đầy đủ có thể tải tại trang tài liệu van bi.

Nên chọn Type 27 hay Type 21

Nếu hệ thống của bạn ưu tiên không gian lắp đặt gọn nhẹ, chi phí thấp, chỉ cần điều khiển điện (hoặc vận hành tay), và chấp nhận thay nguyên van khi hỏng thay vì bảo trì tháo lắp, Type 27 là lựa chọn phù hợp. Nếu hệ thống vận hành liên tục ở cường độ cao, cần khả năng bảo trì tháo lắp từng linh kiện, cần vật liệu PP hoặc PVDF, hoặc cần cả hai tùy chọn truyền động điện lẫn khí nén, nên chọn Type 21 hoặc các dòng van true union khác trong danh mục thay vì Type 27.
