Trong các hệ thống đường ống công nghiệp hiện đại, việc kiểm soát dòng chảy của các lưu chất ăn mòn, hóa chất độc hại, hoặc nước tinh khiết là một bài toán kỹ thuật đòi hỏi sự chuẩn xác tuyệt đối. Việc sử dụng van kim loại truyền thống thường phải đối mặt với rủi ro rỉ sét, ăn mòn hóa học và chi phí bảo trì khổng lồ. Để giải quyết triệt để vấn đề này, Van bi nhựa ASAHI Type 21 (thương hiệu Asahi Yukizai – Nhật Bản) đã ra đời và nhanh chóng trở thành một “chuẩn mực vàng” trong thiết kế đường ống lưu chất.

Bài viết này sẽ đi sâu phân tích cấu trúc cơ học, đặc tính các loại vật liệu, các phản ứng vật lý bên trong thân van và hướng dẫn lắp đặt chuẩn chuyên gia đối với dòng van bi ASAHI Type 21.

Tổng Quan Về Van Bi Nhựa ASAHI Type 21

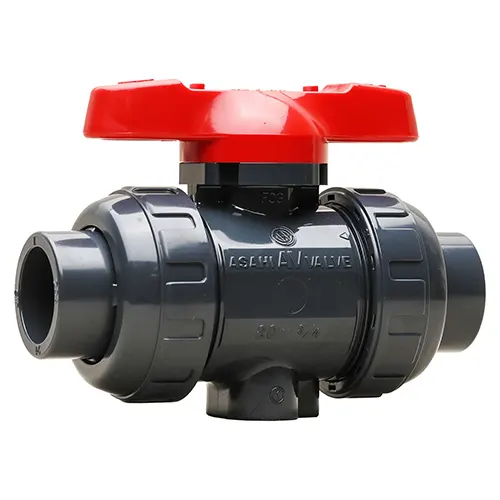

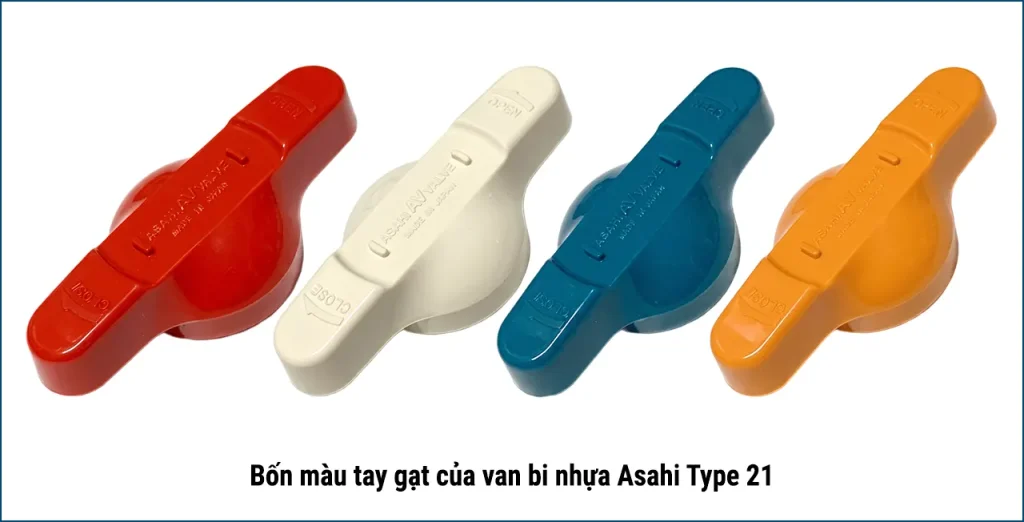

Van bi nhựa ASAHI Type 21 là dòng van đóng ngắt (On/Off) cao cấp, được thiết kế dưới dạng rắc co kép (True Union). Sản phẩm có dải kích thước tiêu chuẩn từ 15mm đến 100mm (tương đương 1/2 inch đến 4 inch).

Với nguyên lý hoạt động 1/4 vòng quay (quarter-turn), viên bi rỗng bên trong thân van sẽ xoay 90 độ để mở hoặc ngắt dòng chảy hoàn toàn. Điểm khác biệt lớn nhất của ASAHI so với các thương hiệu phổ thông nằm ở triết lý thiết kế tối ưu hóa tính an toàn, giảm thiểu tổn thất áp suất và triệt tiêu hoàn toàn sự rò rỉ hóa chất.

Phân Tích Cấu Tạo Và Thiết Kế Kỹ Thuật Đột Phá

Dòng van Type 21 của Asahi Yukizai không đơn thuần chỉ là một thiết bị đóng ngắt mà là một khối kỹ thuật hoàn chỉnh, sở hữu những đặc điểm cơ học ưu việt:

Thiết Kế Rắc Co Kép (True Union Design)

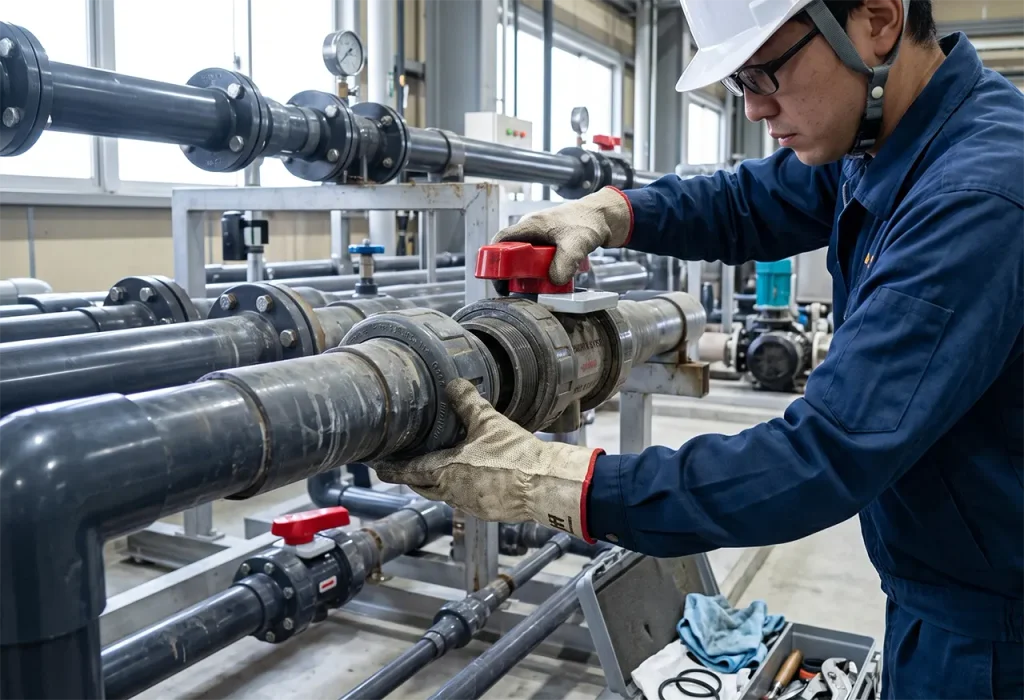

Thiết kế True Union cho phép van kết nối với đường ống thông qua hai đai ốc (Union Nut) ở hai đầu. Lợi thế cơ học của thiết kế này là người vận hành có thể tháo rời toàn bộ phần thân van ở giữa để thay thế gioăng (O-ring) hoặc ghế đỡ (Seat) mà không cần phải cưa xẻ, cắt bỏ hay di dời hệ thống đường ống cố định.

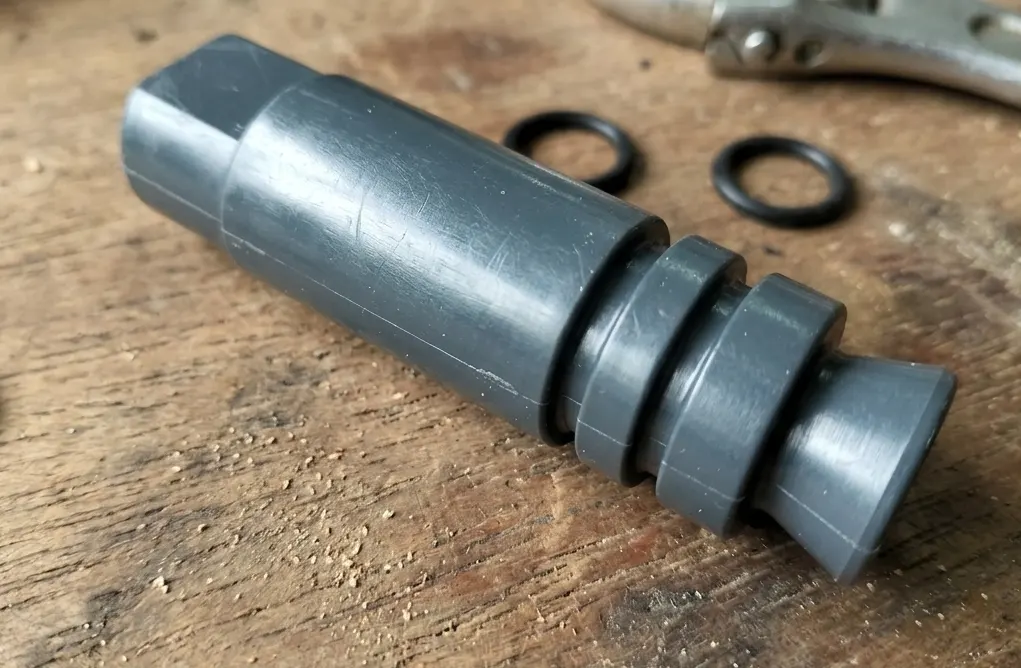

Trục Van Cấu Trúc An Toàn (Double O-Ring Stem)

Đây là một “điểm yếu có chủ ý” (Engineered weak point) cực kỳ thông minh trong thiết kế. Trục van (Stem) kết nối tay gạt và viên bi được trang bị hai rãnh chứa O-ring. Rãnh O-ring phía trên được gia công sâu hơn rãnh phía dưới.

Tác dụng vật lý: Trong trường hợp van bị kẹt và người vận hành cố tình tác dụng một lực vặn (mô-men xoắn) quá mức, trục van sẽ bị gãy một cách có chủ ý tại vị trí rãnh trên cùng. Khi đó, rãnh O-ring phía dưới vẫn nguyên vẹn và tiếp tục bịt kín khoang áp suất, ngăn chặn hoàn toàn nguy cơ hóa chất trào ra ngoài gây nguy hiểm cho hệ thống và con người.

Cơ Chế Full Port (Lưu Thông Toàn Phần)

Khi ở vị trí mở hoàn toàn (“OPEN”), van bi ASAHI Type 21 tạo ra một đường dẫn lưu chất tròn và không bị cản trở. Lỗ đi qua viên bi có đường kính bằng với đường kính trong của đường ống. Điều này giúp giảm thiểu tối đa sự ma sát, duy trì tổn thất áp suất ở mức cực thấp và không làm giảm lưu lượng của toàn hệ thống.

Tích Hợp Sẵn Ngàm Lắp Đặt (Built-in Mounting Bracket)

Phần đáy của thân van được đúc liền một đế giá đỡ (mounting pad) theo chuẩn ISO. Cơ chế này giúp van dễ dàng được cố định lên bảng điều khiển, giá treo, hoặc lắp ráp các bộ truyền động tự động (Actuator) bằng điện hoặc khí nén một cách đồng bộ.

Giải Mã Tiêu Chuẩn Kết Nối ANSI, DIN và JIS Trên Van ASAHI Type 21 (Size 65-100mm)

Khi thiết kế các hệ thống đường ống công nghiệp lưu lượng lớn, đặc biệt với dải kích thước từ 65mm đến 100mm (tương đương 2.5 inch đến 4 inch), bài toán hóc búa nhất đối với các kỹ sư không chỉ là vật liệu, mà là sự đồng bộ hóa về tiêu chuẩn kết nối cơ khí. Việc sai lệch chỉ vài milimet ở khoảng cách tâm lỗ bu-lông giữa mặt bích van và mặt bích đường ống có thể dẫn đến ứng suất uốn cong, gây nứt vỡ toàn bộ cụm van khi vận hành dưới áp lực cao.

Để giải quyết triệt để vấn đề này, Asahi Yukizai đã cung cấp hệ thống tài liệu bản vẽ kỹ thuật và thông số đo lường chi tiết cho ba chuẩn kết nối lớn nhất toàn cầu. Việc nắm rõ sự khác biệt giữa ba chuẩn này giúp kỹ sư tích hợp van ASAHI Type 21 vào mọi hệ thống một cách chuẩn xác nhất:

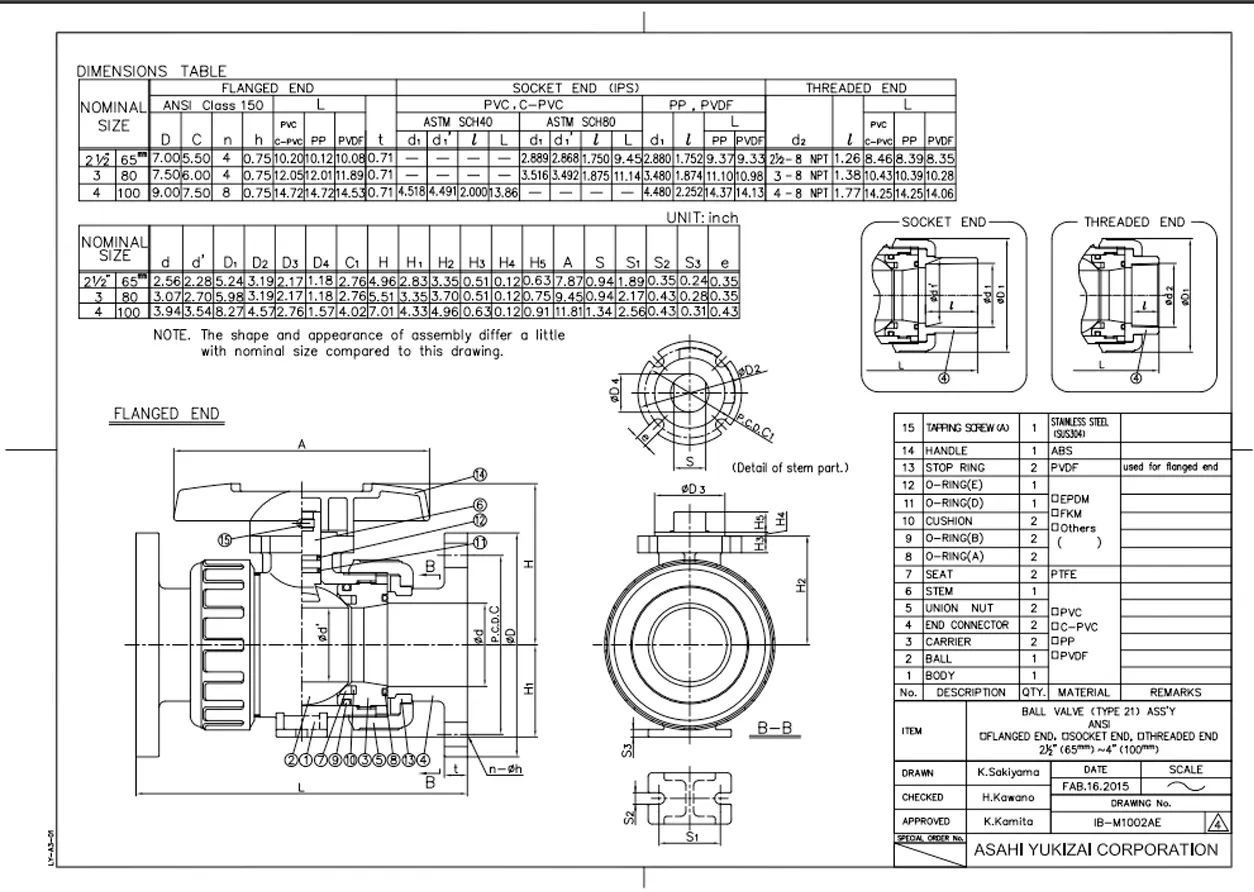

Hệ Tiêu Chuẩn ANSI

ANSI (American National Standards Institute) là tiêu chuẩn định hình cho hầu hết các dự án có vốn đầu tư từ Bắc Mỹ hoặc sử dụng công nghệ chuyển giao từ khu vực này.

• Đặc điểm kỹ thuật: Kích thước ống, ren và khoảng cách mặt bích (Flange dimensions) được đo lường hoàn toàn bằng hệ Inch.
• Ứng dụng thực tiễn: Thường xuất hiện trong các nhà máy lọc hóa dầu, hệ thống thiết bị năng lượng và công nghệ xử lý hóa chất khắt khe. Việc ASAHI hỗ trợ bản vẽ ANSI cho các size lớn (65-100mm) giúp các nhà thầu thi công dễ dàng thay thế, bảo dưỡng hệ thống van cũ của Mỹ mà không cần phải sử dụng mặt bích chuyển đổi (Adapter) rườm rà.

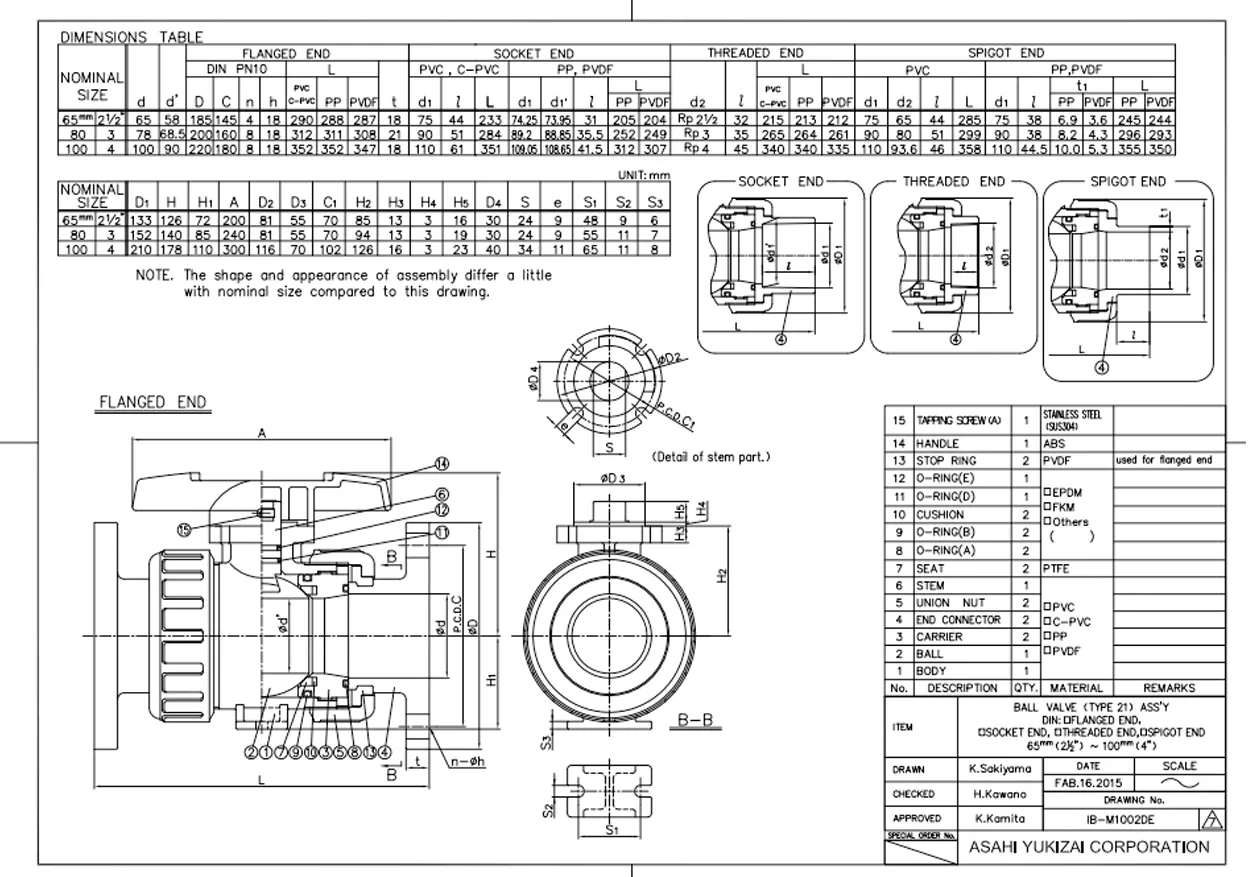

Hệ Tiêu Chuẩn DIN

DIN (Deutsches Institut für Normung) là niềm tự hào của kỹ thuật Đức và là chuẩn mực chung của toàn bộ thị trường Châu Âu.

• Đặc điểm kỹ thuật: Sử dụng hệ đo lường Metric (Milimet), định mức áp suất thường được ký hiệu theo chuẩn PN (ví dụ PN10, PN16).
• Ứng dụng thực tiễn: Tiêu chuẩn DIN được ứng dụng dày đặc trong các hệ thống xử lý nước thải, công nghệ sinh học, F&B (thực phẩm & đồ uống) và dược phẩm. Với kích thước lớn 65-100mm, mặt bích chuẩn DIN của ASAHI Type 21 đảm bảo độ khít hoàn hảo với các hệ thống đường ống uPVC/CPVC nhập khẩu từ Châu Âu, triệt tiêu hoàn toàn rủi ro rò rỉ hóa chất tại các mối nối.

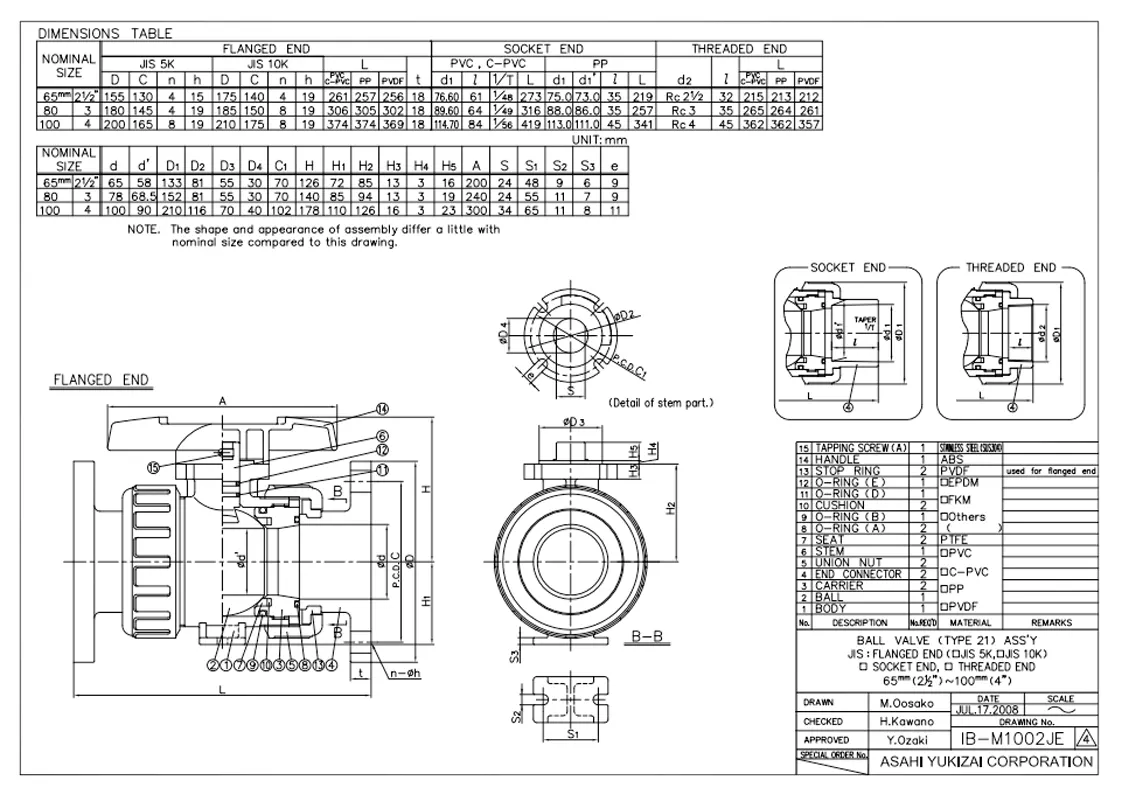

Hệ Tiêu Chuẩn JIS

JIS (Japanese Industrial Standards) là tiêu chuẩn tối thượng tại khu vực Châu Á, đặc biệt cực kỳ phổ biến tại Việt Nam do sự hiện diện mạnh mẽ của các tập đoàn công nghiệp Nhật Bản, Hàn Quốc và Đài Loan.

Đặc điểm kỹ thuật: Áp suất làm việc thường được phân loại theo “K” (như JIS 10K). Khoảng cách lỗ bu-lông và đường kính bích được thiết kế tối ưu cho các loại ống nhựa tiêu chuẩn Á Đông.

Ứng dụng thực tiễn: Là lựa chọn số một cho các hệ thống HVAC, cấp thoát nước nhà máy, trạm bơm hóa chất và dây chuyền sản xuất linh kiện điện tử (Semiconductor). Việc có sẵn file thông số kỹ thuật chuẩn JIS cho size 65-100mm cho phép các kỹ sư thiết kế nhanh chóng import thẳng mô hình van vào các phần mềm mô phỏng 3D (như AutoCAD Plant 3D hay Revit) mà không cần phải dựng lại từ đầu.

Ghi chú cho kỹ sư thiết kế: Khi lập dự toán hoặc bóc tách khối lượng (BOQ) cho hệ thống sử dụng van bi ASAHI Type 21 kích thước 65mm, 80mm hay 100mm, việc chỉ định rõ hậu tố tiêu chuẩn (ANSI, DIN, hay JIS) là thao tác bắt buộc. Một thiết kế tối ưu và đồng bộ chuẩn mực từ khâu bản vẽ sẽ giúp tiết kiệm hàng trăm giờ thi công và loại bỏ 100% chi phí khắc phục sự cố nứt vỡ do ép lệch bu-lông trong tương lai.

Hiện Tượng Vật Lý Bất Lợi & Lưu Ý Vận Hành Chuyên Sâu

Trong quá trình thiết kế hệ thống, các kỹ sư cần nắm rõ các phản ứng vật lý xảy ra bên trong thân van bi nhựa ASAHI Type 21 để đảm bảo tuổi thọ thiết bị.

Tuyệt Đối Không Dùng Van Bi Nhựa Để Tiết Lưu (Điều Tiết Lưu Lượng)

Van bi được thiết kế chuyên dụng cho trạng thái Đóng hoàn toàn (0 độ) hoặc Mở hoàn toàn (90 độ). Việc để một chiếc van bi nhựa ở góc mở bán phần (ví dụ 45 độ) sẽ kích hoạt một chuỗi các phản ứng vật lý bất lợi bên trong thân van. Lúc này, dòng chảy bị bóp nghẹt, vận tốc dòng môi chất tăng vọt qua khe hẹp, tạo ra các luồng xoáy (turbulent flow).

Động năng lớn này sẽ chà xát liên tục vào vòng đệm PTFE (Seat) làm mài mòn chúng. Hơn nữa, sự thay đổi áp suất đột ngột sẽ gây ra hiện tượng xâm thực (Cavitation), bọt khí sinh ra và nổ vỡ ngay sát bề mặt bi van, dần dần “ăn mòn” cấu trúc nhựa và dẫn đến rò rỉ không thể phục hồi.

Nguy Hiểm Từ “Không Gian Chết” (Dead Space)

Cấu trúc bên trong van bi luôn tồn tại một khoảng rỗng giữa viên bi rỗng và vách thân van (được gọi là không gian chết). Tài liệu hướng dẫn sử dụng của Asahi Yukizai đã đặc biệt cảnh báo: Các chất lưu dễ bay hơi hoặc có khả năng sinh khí như Hydrogen Peroxide (Oxy già – H2O2) và Sodium Hypochlorite (Javen – NaClO) có thể bị mắc kẹt lại trong không gian này khi van được đóng kín.

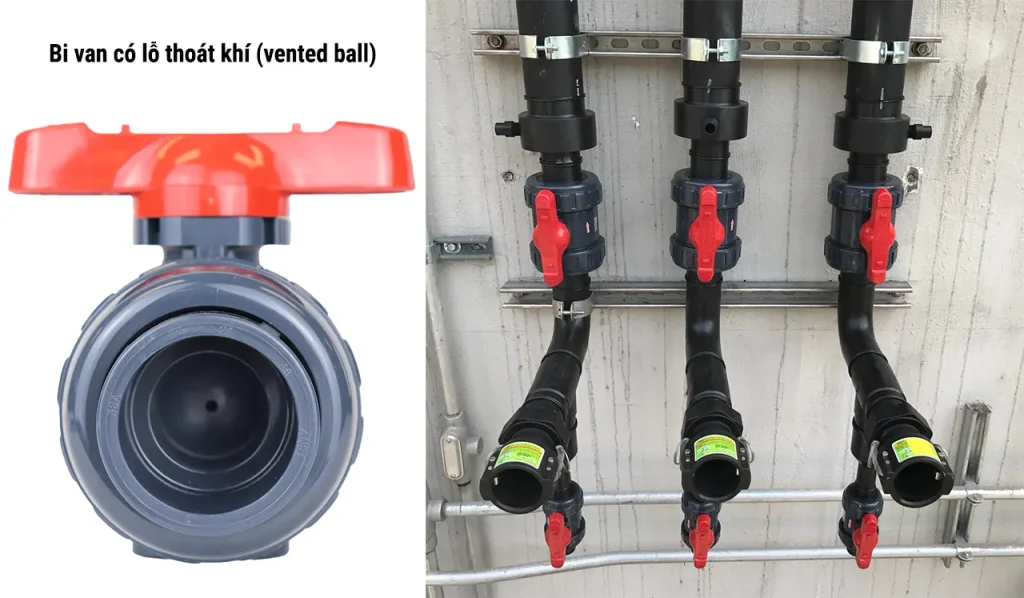

Khi bị nhốt kín, các hóa chất này sẽ phân hủy, hóa hơi và tạo ra áp suất nội bộ cực lớn. Sức ép vật lý này sẽ xé toạc thân van từ bên trong. Giải pháp kỹ thuật bắt buộc ở đây là sử dụng tùy chọn Bi van có lỗ thông hơi (Vented Ball) để triệt tiêu áp suất tích tụ.

Thận Trọng Với Khí Nén Áp Suất Dương

Cũng theo khuyến cáo từ nhà sản xuất, nếu sử dụng đường ống nhựa cho các loại khí áp suất dương, lực đẩy đặc trưng của các chất lưu có thể nén được sẽ tạo ra tình trạng cực kỳ nguy hiểm nếu có sự cố nứt vỡ. Kỹ sư bắt buộc phải áp dụng các biện pháp an toàn bổ sung như bao bọc vật liệu bảo vệ quanh hệ thống ống.

Những Câu Hỏi Thường Gặp Về Van Bi ASAHI Type 21

Có thể dùng van bi nhựa ASAHI Type 21 để điều tiết tốc độ dòng chảy được không?

Trục trặc kỹ thuật: Tuyệt đối không. Van bi được thiết kế là loại van đóng/ngắt 100%. Nếu bạn duy trì van ở trạng thái mở hé (ví dụ 30-45 độ), áp lực dòng chảy sẽ tạo ra ma sát cực lớn, phá hủy vòng đệm Seat PTFE và gây ra hiện tượng xâm thực (Cavitation) phá hỏng thân van. Nếu cần điều tiết, bạn hãy sử dụng van bướm, van màng, hoặc van kim.

Tại sao van bi dùng cho Javen (NaClO) lại dễ bị nổ vỡ dù áp suất hệ thống rất thấp?

Do hiện tượng bẫy lưu chất tại "không gian chết" (Dead space) giữa thân van và viên bi đóng. Javen hoặc Oxy già dễ dàng tự phân hủy sinh ra khí nén. Khí sinh ra trong không gian siêu hẹp sẽ đẩy áp suất lên hàng trăm Bar, bẻ gãy cấu trúc nhựa. Bạn phải đặt hàng tùy chọn "Vented Ball" (bi khoan lỗ thoát) của Asahi để thoát luồng khí này về hệ thống.

Trục van (Stem) của Asahi Type 21 có gì đặc biệt so với các hãng van giá rẻ?

Các hãng giá rẻ thường chỉ dùng 1 rãnh O-ring. Type 21 dùng thiết kế trục đôi Double O-ring, trong đó rãnh trên khoét sâu hơn. Nếu công nhân bảo dưỡng dùng mỏ lết vặn sai chiều gây gãy trục, nó sẽ tự động gãy ở rãnh trên cùng. Rãnh dưới vẫn niêm phong áp suất bên trong đường ống một cách hoàn hảo, không gây thảm họa tràn hóa chất.

Nên chọn thân van uPVC, CPVC hay PVDF cho môi trường nước biển?

Đối với nước biển ở nhiệt độ môi trường, uPVC là lựa chọn tối ưu nhất về giá thành và đáp ứng hoàn hảo tính chống ăn mòn. Nếu nước biển ở nhiệt độ nóng (trên 60°C - thường ở đường xả làm mát), CPVC là bắt buộc. PVDF tuy chịu được nhưng giá thành quá cao, sẽ gây lãng phí không cần thiết cho dự án.

Van ASAHI Type 21 có lắp bộ điều khiển tự động được không?

Rất dễ dàng. Thân van được tích hợp sẵn ngàm chân đế (mounting pad) đúc khối liền. Có thể tháo tay gạt và lắp đặt thẳng bộ truyền động bằng điện (Electric Actuator) hoặc khí nén (Pneumatic Actuator) chuẩn kết nối ISO 5211.
