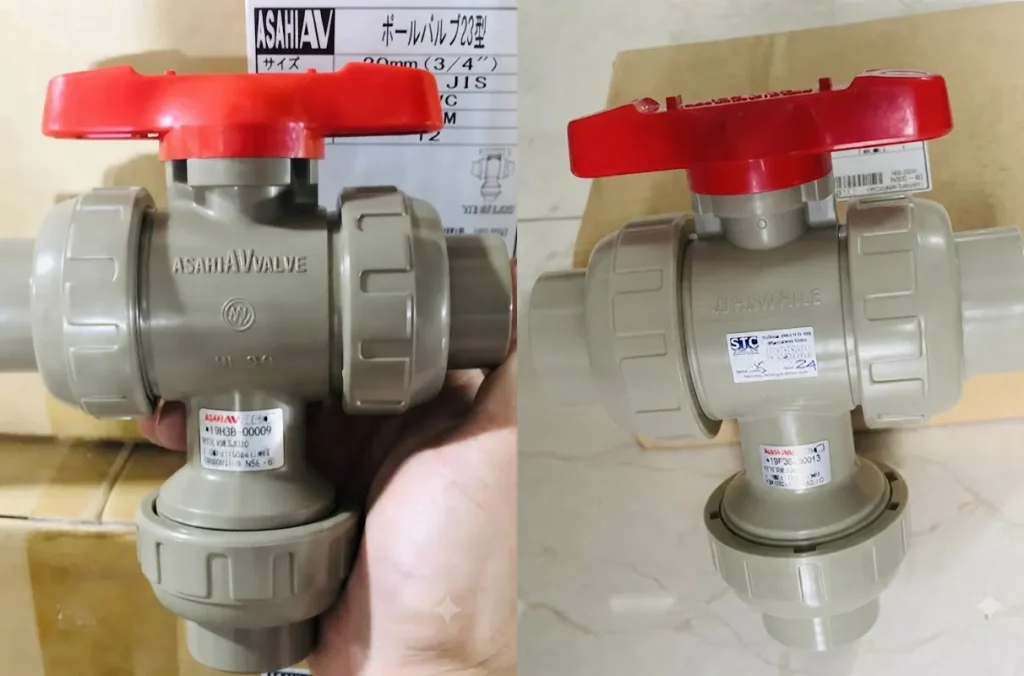

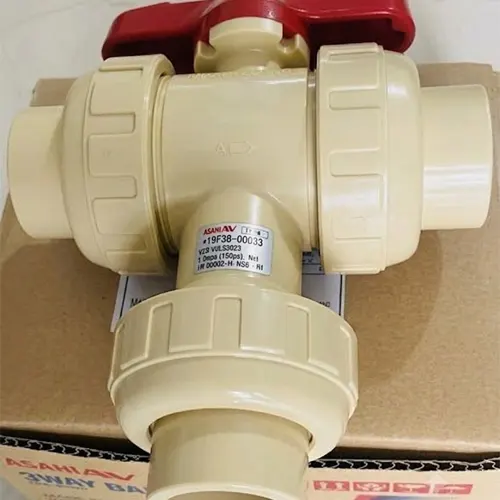

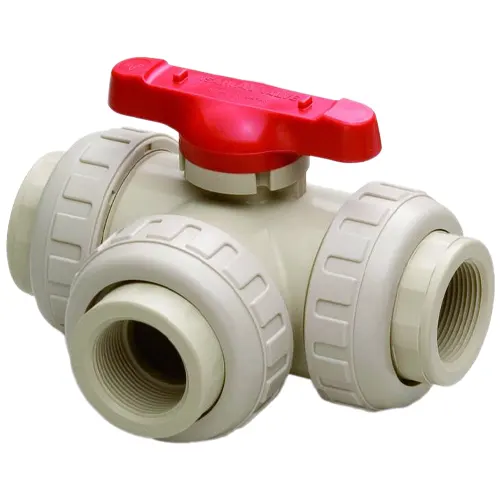

Van bi nhựa 3 ngã Asahi Type 23H

Mô tả

Cập nhật lần cuối ngày 07/09/2026 lúc 02:24 chiều

Van bi nhựa 3 ngã Asahi Type 23H là dòng van công nghiệp chuyên dụng được thiết kế theo cấu hình nằm ngang (Horizontal Model), đóng vai trò then chốt trong việc phân nhánh, trộn lẫn hoặc chuyển hướng dòng lưu chất trong các hệ thống đường ống phức tạp. Được sản xuất bởi tập đoàn Asahi Yukizai (Nhật Bản) – thương hiệu tiên phong toàn cầu về hệ thống van nhựa nguyên sinh, Type 23H kế thừa toàn bộ độ bền bỉ cơ học và khả năng kháng hóa chất ưu việt, đồng thời tối ưu hóa không gian lắp đặt.

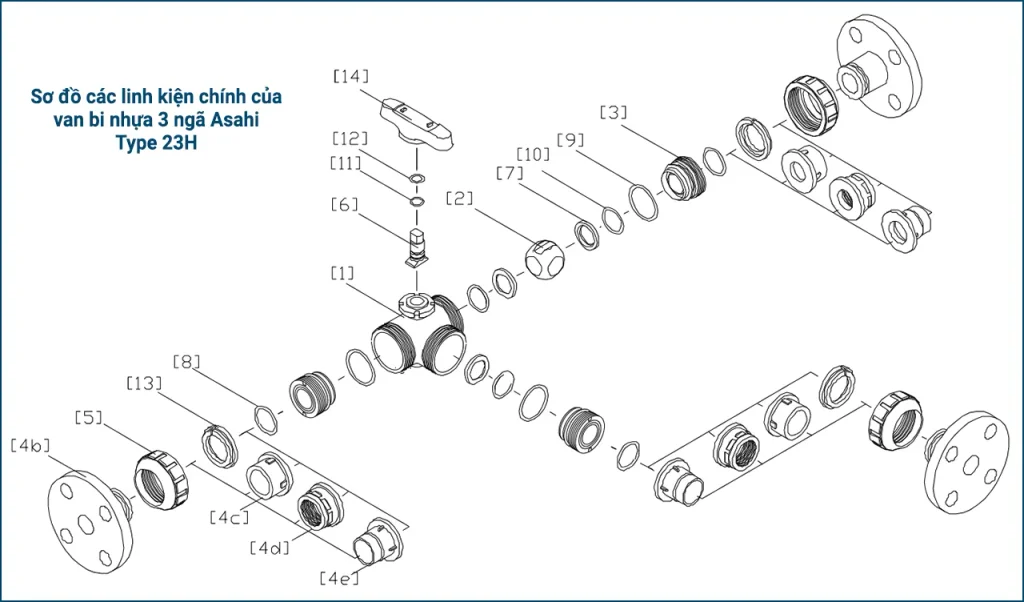

Thông Số Kỹ Thuật Chi Tiết Của Asahi Type 23H

Việc nắm rõ thông số kỹ thuật giúp các kỹ sư lựa chọn chính xác vật liệu và cấu hình van phù hợp với đặc thù môi chất. Dòng Type 23H được thiết kế đặc thù cho dải kích thước từ 25mm đến 40mm (1 inch – 1.5 inch).

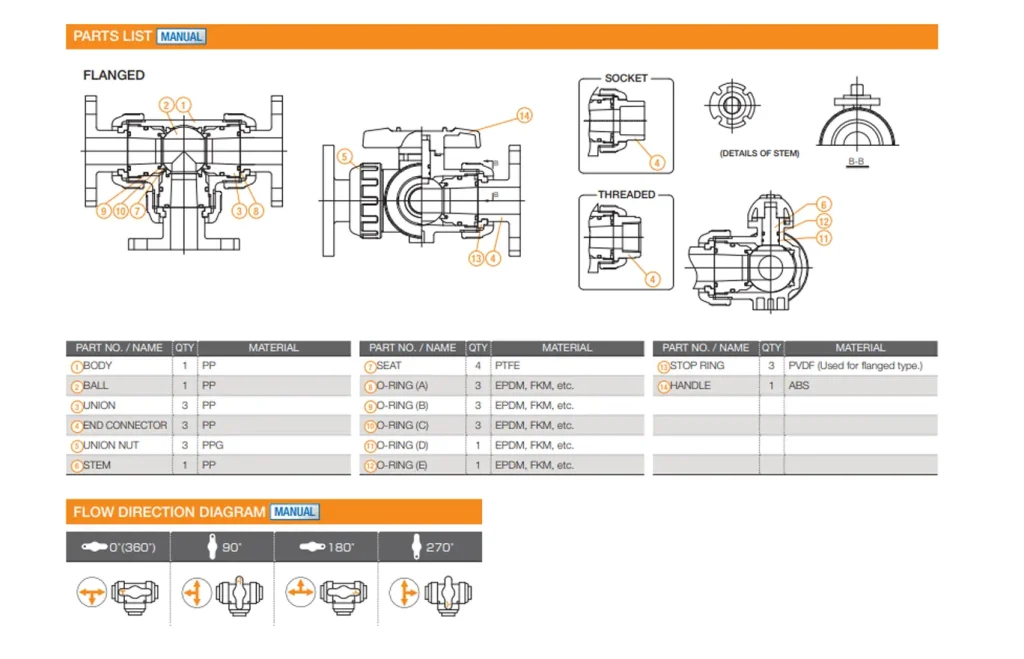

Cơ Chế Phân Luồng & Tùy Chọn Cấu Hình Bi (Port Options)

Trái tim của hệ thống Asahi Type 23 là quả bi đục lỗ nằm ở trung tâm. Người dùng có thể tùy biến cơ chế hoạt động của van thông qua việc thay thế cấu hình của quả bi này.

• Single L-Port (Chữ L Đơn): Đây là cấu hình tiêu chuẩn có mặt trên mọi kích thước. Bi được khoan một góc chữ L, cho phép chuyển hướng toàn bộ dòng lưu chất từ cổng vào (cổng dưới) sang nhánh bên trái hoặc nhánh bên phải thông qua thao tác xoay tay gạt 180º. Ở góc 90º, van nằm ở vị trí “OFF” (đóng hoàn toàn).
• Double L-Port (Chữ L Kép): Phù hợp với các hệ thống cần chuyển đổi liên tục. Thiết kế bi khoan chữ L kép giúp chuyển đổi dòng chảy giữa nhánh trái và nhánh phải chỉ với một góc quay ngắn 90º. Vì đặc thù lỗ khoan, luôn có ít nhất một cổng mở, do đó cấu hình này không có vị trí khóa trung tâm (all off).

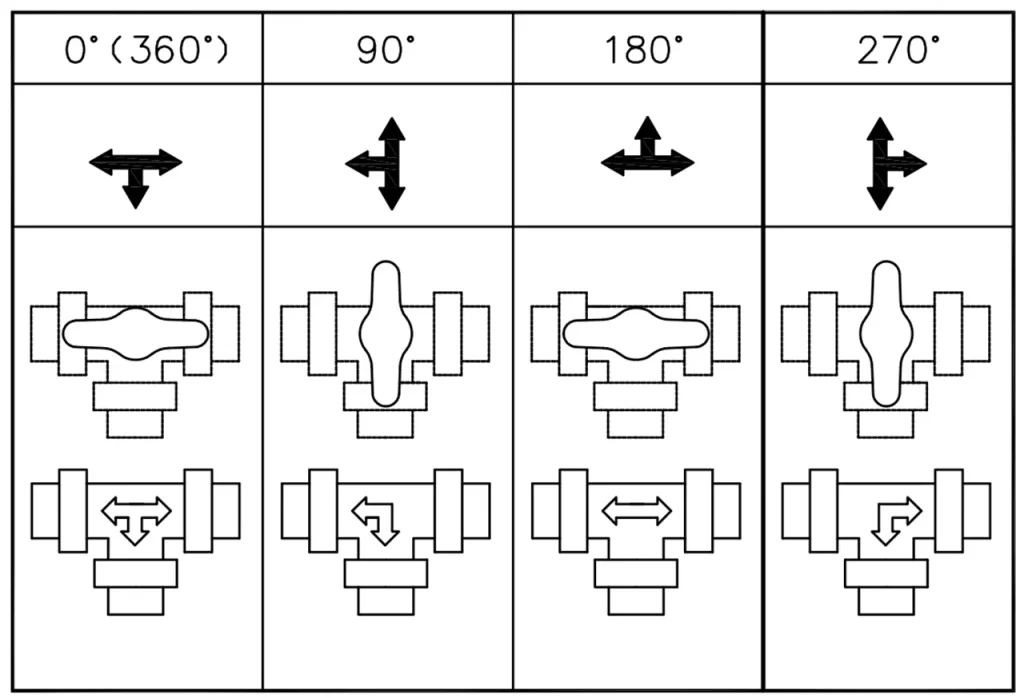

• T-Port (Chữ T): Chuyên dụng cho nhiệm vụ hòa trộn. Quả bi hình chữ “T” có thể mở thông cả 3 cổng cùng lúc để trộn hai nguồn cấp vào một ngõ ra, hoặc đóng/mở độc lập từng cặp cổng tùy chỉnh.
• Cross-Port (Cổng Chéo): Một cấu hình độc quyền của Asahi dành cho kích thước 1/2″ đến 2″. Bằng cách xoay tay gạt 360º, quả bi có thể tạo ra tới 4 kiểu dòng chảy hoàn toàn khác biệt qua 3 cổng riêng biệt, đem lại tính linh hoạt tối đa cho các dây chuyền phức tạp.

Ưu Điểm Thiết Kế Vượt Trội

Không chỉ dừng lại ở tính đa năng, độ bền và tính tiện dụng trong bảo trì là yếu tố giúp Type 23 trở thành lựa chọn hàng đầu trong các nhà máy.

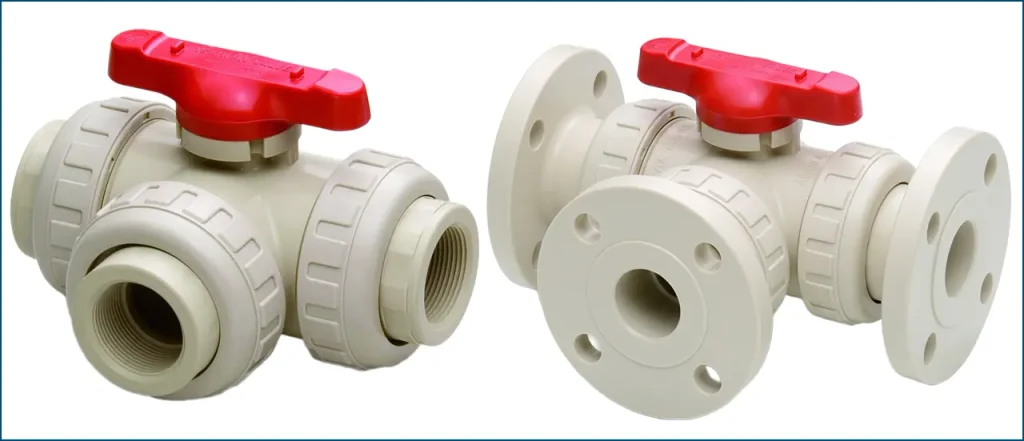

Chống rò rỉ đa chiều (True Union): Khác với các dòng van dán keo cố định, kết nối rắc co ở 3 cổng cho phép bạn khóa áp suất ở cổng trái hoặc phải, sau đó tháo rời đường ống ở phía còn lại mà hệ thống không hề bị mất áp hay rò rỉ chất lỏng.

Tự bù trừ độ mòn cơ học: Các vòng đệm bi PTFE (Teflon) trứ danh của Asahi được tích hợp một lớp đệm đàn hồi bằng cao su phía sau (elastomeric backing cushion). Khi bề mặt Teflon bị mài mòn theo thời gian, lớp cao su này tự động đẩy phần Teflon lên phía trước để ôm sát quả bi, duy trì khả năng ngắt dòng tuyệt đối (bubble tight) và giữ mô-men xoắn ở mức thấp, giúp vặn tay gạt dễ dàng.

An toàn tối đa (Blow-out proof): Trục van (stem) được thiết kế theo dạng lắp từ dưới lên (bottom entry) với cơ chế khối đúc đặc. Cấu trúc này, kết hợp với gioăng O-ring kép ở trục, đảm bảo trục van không bao giờ bị bung nắp văng ra ngoài ngay cả khi đường ống bị sốc áp lực đột ngột.

Khả năng nâng cấp tự động hóa: Thân van được đúc liền khối với một bệ đỡ đạt tiêu chuẩn ISO 5211 (ISO mounting pad). Các nhà máy có thể dễ dàng tháo tay gạt và trực tiếp gắn lên đó bộ điều khiển bằng khí nén (Series 79/AR/TA) hoặc động cơ điện (Series 92, 94) để tích hợp vào hệ thống PLC mà không cần chế tạo thêm khung giá đỡ.

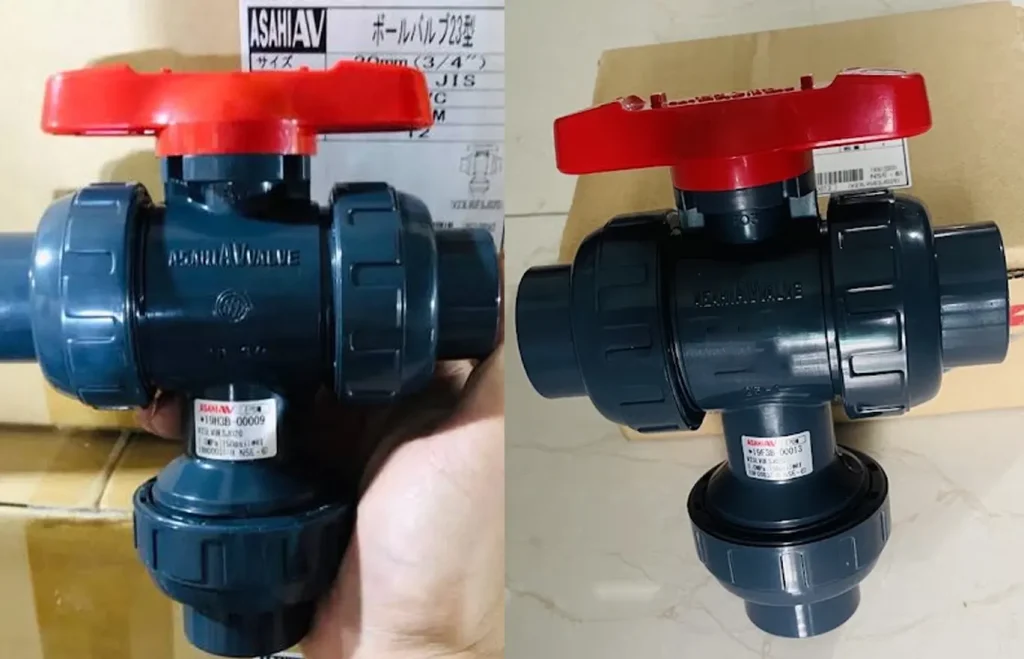

Ứng Dụng Trong Các Ngành Công Nghiệp

Sự kết hợp giữa đa dạng vật liệu (từ PVC phổ thông đến PVDF cao cấp) và khả năng kiểm soát đa luồng giúp Asahi Type 23 có mặt trong hầu hết các lĩnh vực khắt khe:

Công nghiệp Hóa chất & Xi mạ: Kiểm soát dòng chảy của các loại axit mạnh, xút, và dung môi ăn mòn. Thân van CPVC hoặc PVDF kết hợp gioăng FKM được sử dụng để chống lại sự phân hủy hóa học.

Xử lý Nước tinh khiết & RO: Chuyển đổi trạng thái giữa chế độ lọc (filtration), rửa ngược (backwash), và xả màng. Sản phẩm có chứng nhận NSF-61 đảm bảo không thôi nhiễm độc tố vào nước cấp.

Khai khoáng & Luyện kim: Điều tiết hóa chất tách chiết và bùn loãng. Thiết kế van ít cản trở dòng chảy (low pressure drop) giúp xử lý tốt các môi trường có nồng độ chất lơ lửng ở mức thấp.

Bể cá thương mại (Aquarium) & Hồ bơi: Hệ thống bơm tuần hoàn, thác nước nhân tạo và công viên nước thường dùng thân van U-PVC để tiết kiệm chi phí trong khi vẫn kháng được Clo và muối biển.

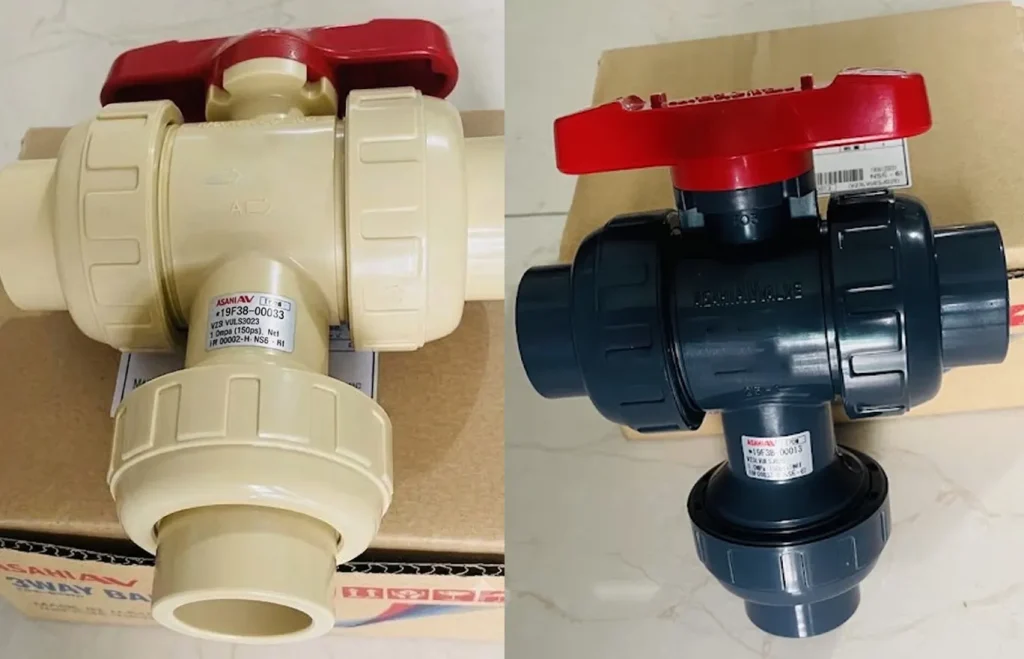

Hướng Dẫn Lắp Đặt Tiêu Chuẩn

Việc thi công van bi 3 ngã đòi hỏi sự chính xác về định hướng cổng để tránh làm sai lệch chu trình vận hành.

Xác định sơ đồ cổng và luồng chảy:Kiểm tra kỹ ký hiệu trên bi van.

Đối chiếu tài liệu đường ống để xác định đâu là cổng cấp chính (thường là ngõ vào từ dưới lên) và hai cổng xả/nhánh. Chắc chắn rằng quả bi bên trong van (L-port hoặc T-port) đang khớp với mục đích chuyển hướng của bạn.

Thi công kết nối phụ kiện:Không dùng keo dán trực tiếp khi van đang đóng kín.

Vặn lỏng và tháo 3 đai ốc rắc co (union nuts) cùng các phụ kiện đầu nối (end connectors) ra khỏi thân van. Luồn đai ốc vào ống, sau đó thực hiện dán keo, hàn nhiệt hoặc vặn ren phụ kiện đầu nối vào ống.

Chờ đóng rắn vật liệu kết nối:

Đối với kết nối bằng keo dán (Socket), phải đợi keo khô hoàn toàn và hết bốc hơi dung môi (thường từ 12-24 giờ tùy loại keo) trước khi lắp thân van. Dung môi bốc hơi trong không gian kín có thể làm giòn hoặc hỏng vật liệu bi nhựa.

Lắp đặt thân van:Tận dụng cờ lê tích hợp trên tay gạt.

Trượt thân van vào giữa ba đầu nối đã cố định. Kiểm tra để đảm bảo cả 3 gioăng O-ring ở các mặt bích nằm đúng vị trí trong rãnh, không bị trượt hay xoắn. Vặn tay đai ốc vừa tới. Sau đó, tháo tay gạt màu đỏ của van (được thiết kế ngầm như một chiếc cờ lê tự hành) ráp vào đai ốc để vặn chặt thêm một lực vừa đủ, đảm bảo hệ thống kín khít.

Xả khí và chạy thử: Mở bơm ở áp suất thấp, xoay tay gạt 360 độ qua tất cả các vị trí để xả bọt khí kẹt trong khoang van và kiểm tra độ rò rỉ tại ba đầu rắc co.
