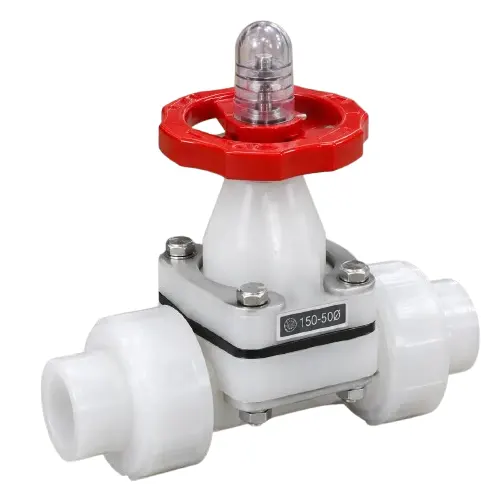

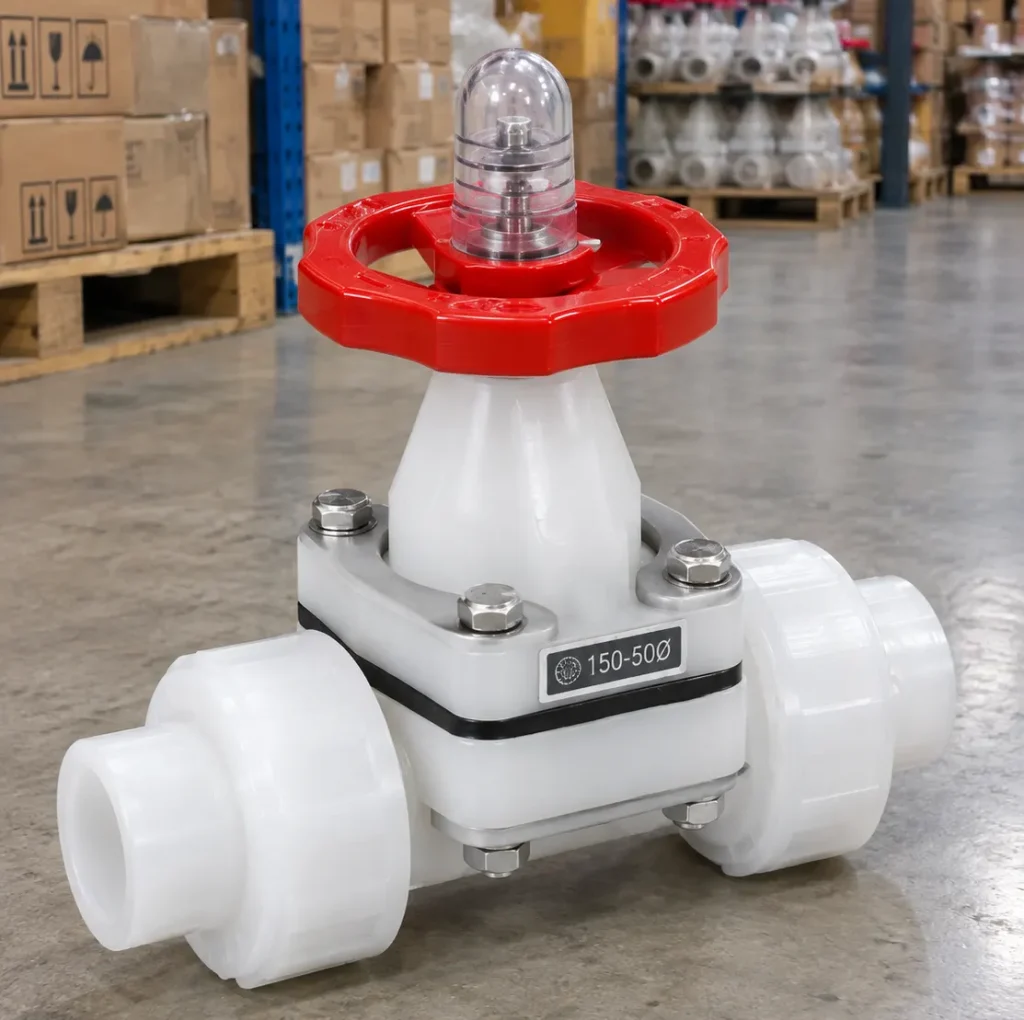

Van màng nhựa nối nhanh Asung

Mô tả

Cập nhật lần cuối ngày 19/10/2026 lúc 10:45 sáng

Trong các hệ thống đường ống công nghiệp xử lý hóa chất, nước thải nguy hại, chất lỏng có độ nhớt cao hay lưu chất chứa bùn mịn, van màng (Diaphragm Valve) luôn là sự lựa chọn ưu tiên hàng đầu nhờ thiết kế cách ly hoàn toàn giữa bộ phận truyền động và lưu chất. Trong đó, dòng Van màng nhựa nối nhanh Asung (True Union Diaphragm Valve) đến từ thương hiệu Asung Plastic Valves (Hàn Quốc) nổi bật nhờ tính linh hoạt cao, cấu tạo bền bỉ và khả năng chống ăn mòn vượt trội.

Bài viết dưới đây sẽ cung cấp chi tiết toàn bộ thông tin kỹ thuật, cấu tạo, vật liệu, nguyên lý hoạt động, bảng thông số kích thước (Dimensions) cũng như hướng dẫn lựa chọn và lắp đặt van màng nhựa rắc co Asung chính xác nhất.

Giới thiệu về thương hiệu Asung và van màng nhựa nối nhanh

Thương hiệu Asung (A-Sung Plastic Valves)

Asung là thương hiệu sản xuất van nhựa và phụ kiện đường ống công nghiệp uy tín đến từ Hàn Quốc. Với hàng chục năm kinh nghiệm trong ngành hóa chất và xử lý môi trường, các sản phẩm van nhựa Asung (như van bi, van bướm, van màng, van một chiều…) đạt tiêu chuẩn chất lượng nghiêm ngặt (JIS, ANSI, DIN), đáp ứng tốt yêu cầu làm việc trong môi trường khắc nghiệt.

Van màng nhựa nối nhanh Asung là gì?

Van màng nhựa nối nhanh Asung (tên tiếng Anh trong catalog: True Union Diaphragm Valve – Socket, Screwed) là dòng van màng làm từ các chất liệu nhựa kỹ thuật (PVC, PP, C-PVC, PVDF). Điểm đặc biệt của dòng van này là kết nối dạng rắc co (True Union) ở hai đầu (dán keo – Socket hoặc nối ren – Screwed). Thiết kế này cho phép dễ dàng tháo dỡ thân van ra khỏi hệ thống đường ống để bảo trì, thay thế màng van hoặc vệ sinh mà không cần phải cắt hay tháo toàn bộ tuyến ống.

Các loại van màng khác của Asung: Van đo lưu lượng Asung, Van màng nhựa điều khiển khí nén Asung, Van màng nhựa thế hệ mới Asung,…

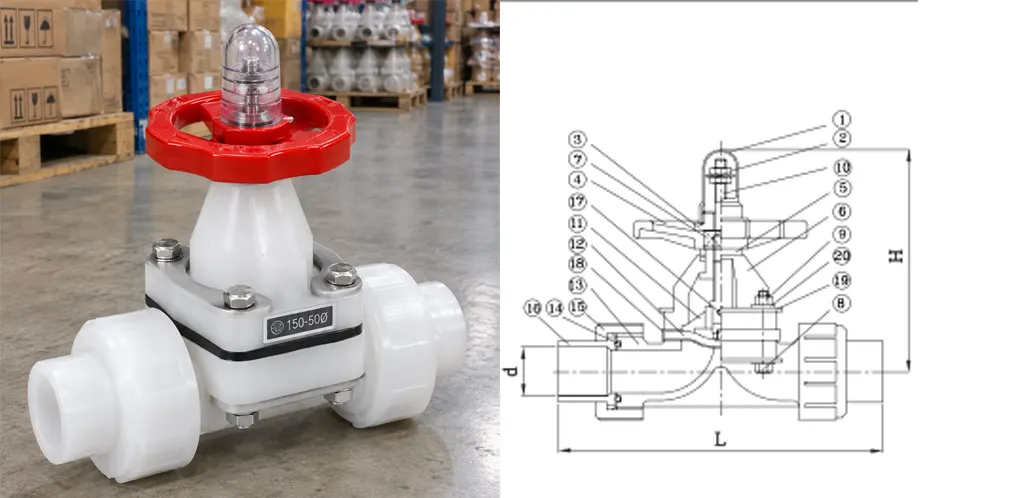

Đặc Điểm Nổi Bật Của Van Màng Nhựa Rắc Co Asung

Theo tài liệu kỹ thuật từ nhà sản xuất Asung:

• Ứng dụng linh hoạt cho lưu chất đặc biệt: Van chuyên dùng trong vận chuyển hóa chất ăn mòn, chất lỏng có độ nhớt cao (highly sticky liquid), bùn (sludge) cũng như bột giấy/xơ sợi (pulps).
• Lắp đặt ở không gian hẹp (Narrow Site): Nhờ thiết kế nhỏ gọn và hai đầu rắc co, van có thể lắp đặt và thao tác dễ dàng ngay cả ở những vị trí không gian bị hạn chế.
• Bảo trì, bảo dưỡng nhanh chóng: Trong quá trình bảo trì, người vận hành chỉ cần nới lỏng đai rắc co (Union Nut) là có thể tháo phần thân van ra ngoài mà không làm ảnh hưởng tới đường ống cố định hai bên.
• Độ kín tuyệt đối: Màng van (Diaphragm) linh hoạt ép chặt lên gờ thân van (weir) giúp chặn ngắt dòng chảy hoàn toàn và không lo bị rò rỉ lưu chất ra môi trường bên ngoài hay chảy ngược lên cổ van.

Cấu Tạo Chi Tiết Và Vật Liệu Chế Tạo (Material Specifications)

Van màng nhựa rắc co Asung được cấu thành từ nhiều bộ phận chất lượng cao, được lựa chọn kỹ lưỡng nhằm tối ưu hóa độ bền cơ học và khả năng kháng hóa chất.

Bảng tổng hợp cấu tạo và vật liệu (Parts & Materials):

(Ghi chú: Các chi tiết kim loại bên ngoài đều được bọc nhựa PP hoặc mạ chống ăn mòn để chịu được môi trường hơi hóa chất).

Bảng Kích Thước Vận Hành Và Thông Số Kỹ Thuật (Dimensions & Working Pressure)

Dưới đây là bảng thông số chi tiết tiêu chuẩn JIS cho dải kích thước van màng nhựa rắc co Asung từ DN15 (1/2″) đến DN50 (2″):

(Đơn vị tính: mm)

Nhận xét thông số kỹ thuật:

• Dải kích thước tiêu chuẩn: DN15, DN20, DN25, DN40, DN50.
• Áp suất định mức: Dòng van nhựa màng Asung này chịu áp suất làm việc liên tục đến 5 kgf/cm² (~5 bar) và đã trải qua thử nghiệm áp suất tĩnh lên tới 7.5 kgf/cm² (~7.5 bar).

Nguyên Lý Hoạt Động Của Van Màng Nhựa Asung

Van màng nhựa Asung hoạt động dựa trên chuyển động tịnh tiến lên xuống của trục van (Stem) và bộ nén màng (Compressor):

1. Khi mở van: Người vận hành xoay tay vặn (Hand Wheel) ngược chiều kim đồng hồ. Trục van kéo bộ nén màng và màng van nhấc lên khỏi vách ngăn (weir) của thân van, tạo đường hông thông suốt cho lưu chất đi qua.
2. Khi điều tiết: Xoay tay quay ở các góc mở khác nhau để thay đổi khoảng cách giữa màng van và vách ngăn, giúp kiểm soát chính xác lưu lượng dòng chảy.
3. Khi đóng van: Xoay tay vặn theo chiều kim đồng hồ. Trục van đẩy bộ nén màng xuống, ép chặt màng van dẻo (EPDM/PTFE) bám sát vào lòng vách ngăn thân van, ngăn chặn hoàn toàn dòng lưu chất.

Ưu Điểm Và Ứng Dụng Thực Tế Của Van Màng Nhựa Nối Nhanh Asung

Ưu điểm vượt trội:

• Chống ăn mòn tuyệt đối: Các vật liệu nhựa PVC, C-PVC, PP, PVDF và màng PTFE/EPDM giúp van hoạt động bền bỉ trong môi trường axit mạnh, kiềm, muối và dung môi hóa chất.
• Không làm ô nhiễm lưu chất: Không có chi tiết kim loại tiếp xúc trực tiếp với dòng chảy, cực kỳ an toàn cho nước tinh khiết (DI Water), hóa chất tinh khiết trong ngành bán dẫn, dược phẩm.
• Xử lý tốt chất lỏng có cặn/bùn: Màng van dẻo giúp đóng kín ngay cả khi có hạt cặn nhỏ bám trên bề mặt tiếp xúc, không lo bị kẹt hạt như van bi.
• Thay thế bảo trì siêu tốc: Thiết kế True Union (rắc co) giúp việc nới tháo van ra khỏi đường ống chỉ mất vài phút.

Ứng dụng thực tế:

• Hệ thống xử lý nước thải công nghiệp chứa bùn, hóa chất.
• Nhà máy sản xuất hóa chất, xi mạ, sản xuất chất tẩy rửa.
• Hệ thống phân phối nước siêu tinh khiết (DI/UPW) trong ngành điện tử, bán dẫn.
• Ngành công nghiệp bột giấy, dệt nhuộm, chế biến đường và thực phẩm.
