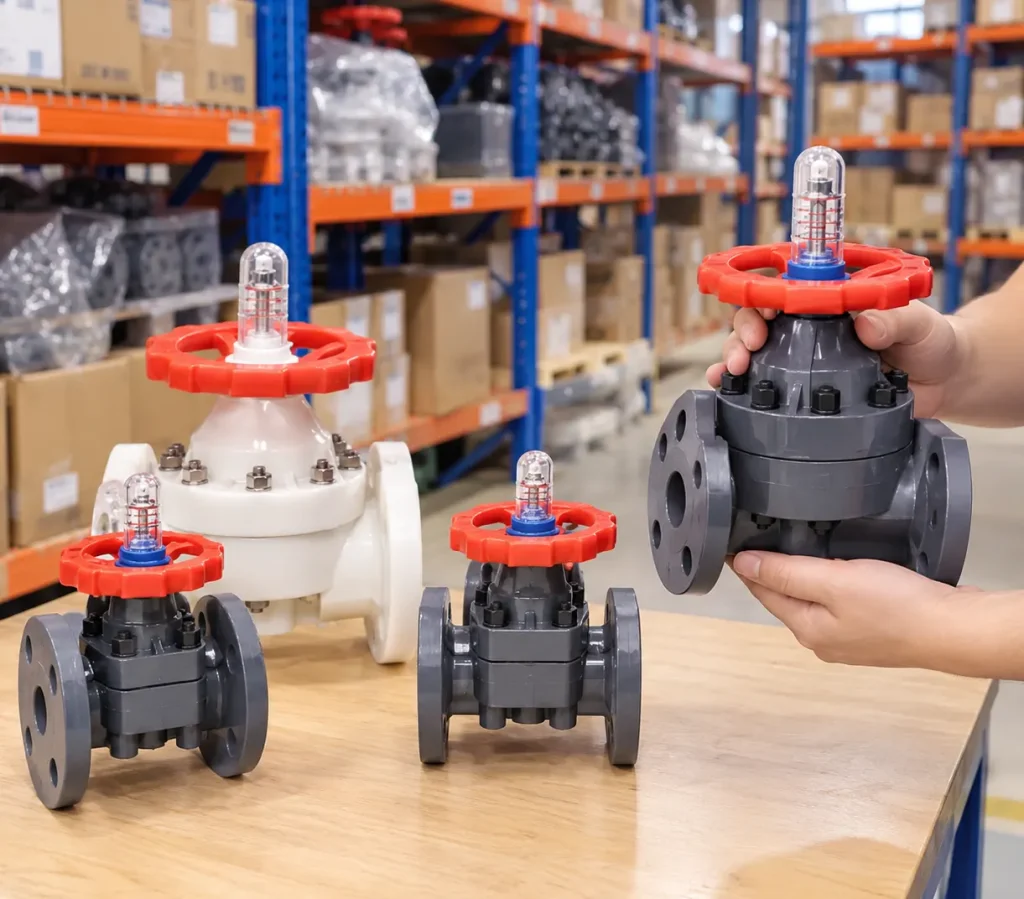

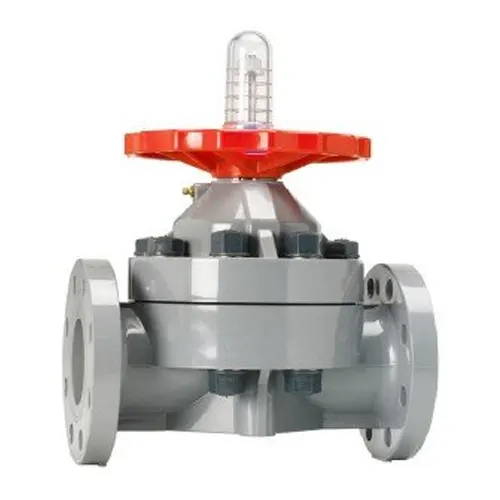

Van màng nhựa mặt bích Asung

Mô tả

Cập nhật lần cuối ngày 01/10/2026 lúc 02:24 chiều

Trong các hệ thống đường ống công nghiệp, đặc biệt là những hệ thống xử lý hóa chất, nước thải hay dung dịch có tính ăn mòn cao, việc lựa chọn một thiết bị đóng ngắt an toàn và bền bỉ là yếu tố sống còn. Van màng nhựa mặt bích Asung chính là giải pháp hàng đầu được các kỹ sư tin dùng.

Van màng nhựa nối bích (Flanged Diaphragm Valve) Là Gì?

Van màng nhựa (Plastic Diaphragm Valve) là một loại van công nghiệp sử dụng một màng chốt (diaphragm) đàn hồi để đóng, mở hoặc điều tiết dòng chảy của môi chất bên trong đường ống. Điểm đặc biệt của loại van này là màng van hoạt động như một bức tường cách ly hoàn toàn môi chất với các bộ phận cơ khí bên trên (trục van, tay quay). Nhờ đó, môi chất không thể ăn mòn hoặc làm hỏng hóc các chi tiết chuyển động của van.

“Nối bích” (Flanged) chỉ phương thức kết nối của van với đường ống. Thay vì nối ren, dán keo hay rắc co, hai đầu của thân van được đúc sẵn các mặt bích tiêu chuẩn (JIS, DIN, ANSI). Khi lắp đặt, người ta chỉ cần dùng bu lông, đai ốc siết chặt mặt bích của van vào mặt bích của đường ống, ở giữa có thêm gioăng làm kín.

Thương hiệu Asung là một trong những nhà sản xuất van nhựa công nghiệp hàng đầu tại Hàn Quốc. Với hàng chục năm kinh nghiệm, Asung mang đến những chiếc van màng nhựa nối bích không chỉ đạt độ chính xác cao về mặt kỹ thuật mà còn vô cùng bền bỉ trong môi trường khắc nghiệt.

Tìm hiểu thêm loại van nhựa thương hiệu Asung: Van bướm nhựa Asung, Van bi nhựa Asung,

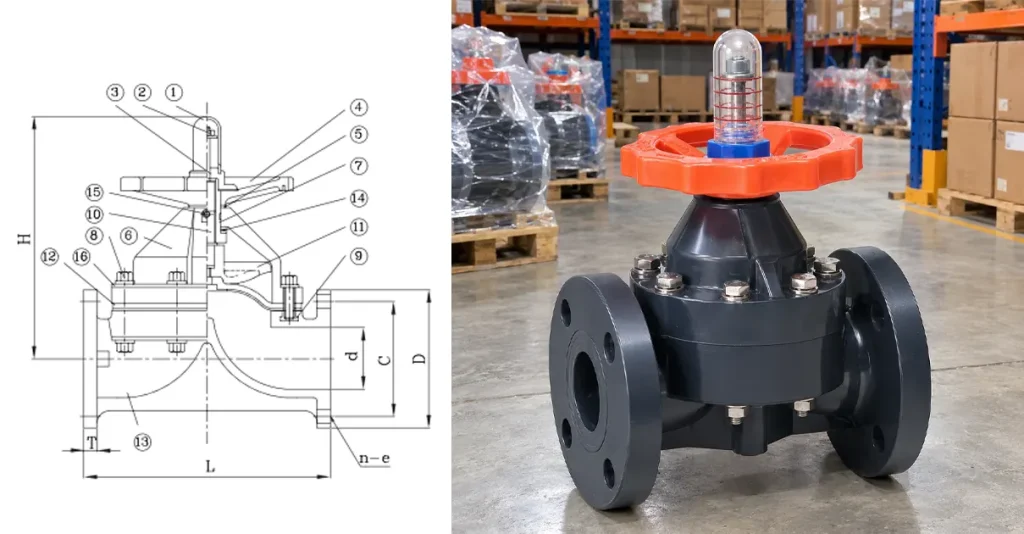

Thông Số Kỹ Thuật Tiêu Chuẩn

Để bạn có cái nhìn tổng quan khi lên dự toán và thiết kế, dưới đây là bảng tóm tắt thông số kỹ thuật của dòng van màng nhựa nối bích Asung:

• Kích thước (Size): DN15 – DN250 (1/2″ đến 10″)
• Chất liệu thân (Body): UPVC, CPVC, PP, PVDF
• Chất liệu màng (Diaphragm): EPDM, FKM, PTFE/EPDM
• Chất liệu gioăng (O-ring): EPDM, FKM (Viton)
• Kiểu kết nối: Mặt bích (Flanged)
• Tiêu chuẩn mặt bích: JIS 10K, ANSI 150 PSI, DIN PN10
• Áp suất làm việc tối đa: 10 Bar (150 PSI) ở nhiệt độ phòng
• Nhiệt độ làm việc:
  • UPVC: 0°C ~ 60°C
  • CPVC: 0°C ~ 90°C
  • PP: -20°C ~ 80°C
  • PVDF: -20°C ~ 120°C
• Chế độ vận hành: Tay quay (Handwheel) / Có thể nâng cấp Bộ điều khiển khí nén (Pneumatic Actuator)
• Xuất xứ thương hiệu: Asung – Hàn Quốc

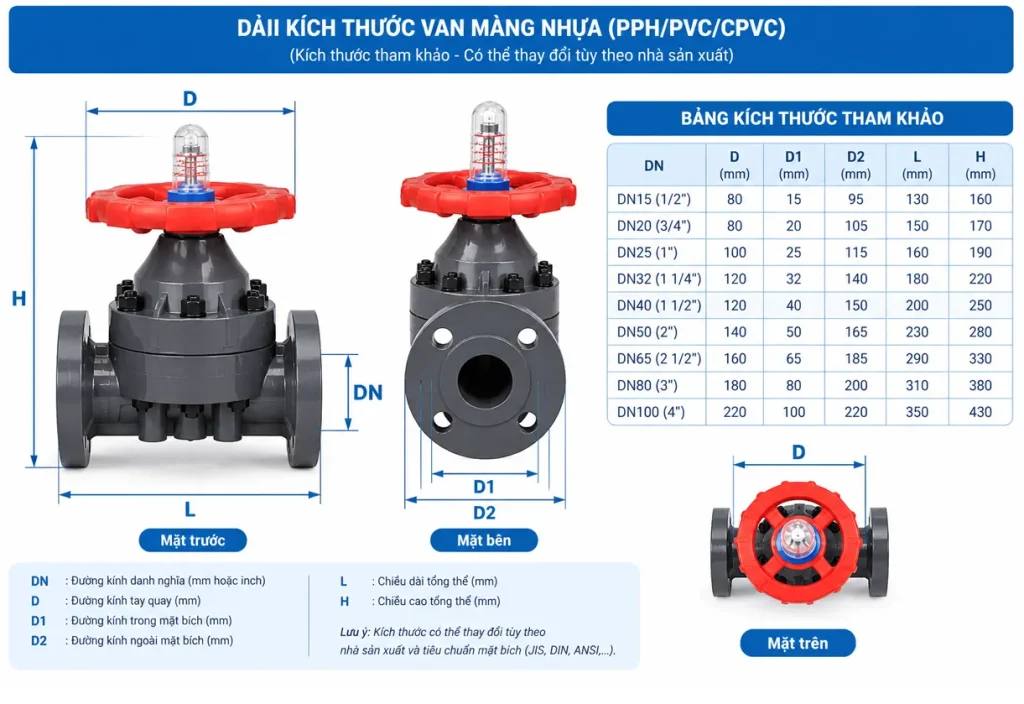

Dải kích thước đa dạng của van màng nhựa Asung

Một trong những điểm mạnh lớn nhất của van màng nhựa nối bích Asung là sự đa dạng về dải kích thước, đáp ứng từ những hệ thống ống dẫn nhỏ trong phòng thí nghiệm đến các đường ống chính trong nhà máy công nghiệp. Dải kích thước tiêu chuẩn của van màng Asung trải dài từ DN15 đến DN250 (tương đương 1/2 inch đến 10 inch), cụ thể:

• Kích thước nhỏ (DN15 – DN32 / 1/2″ – 1.1/4″): Thường được sử dụng trong các hệ thống châm hóa chất, phòng thí nghiệm, hệ thống lọc nước RO công suất nhỏ hoặc các đường ống nhánh phụ.
• Kích thước trung bình (DN40 – DN100 / 1.1/2″ – 4″): Là dải kích thước phổ biến nhất, ứng dụng rộng rãi trong các nhà máy xử lý nước thải, dây chuyền sản xuất thực phẩm, đồ uống, và các trạm bơm hóa chất công nghiệp.
• Kích thước lớn (DN125 – DN250 / 5″ – 10″): Được thiết kế đặc biệt cho các đường ống dẫn chính (mainlines), đòi hỏi lưu lượng chảy lớn trong các nhà máy luyện kim, khai khoáng, hoặc xử lý nước thải tập trung quy mô lớn.

Việc trang bị dải kích thước đầy đủ giúp người dùng dễ dàng đồng bộ hóa toàn bộ hệ thống đường ống bằng một thương hiệu duy nhất, đảm bảo tính nhất quán về chất lượng và tuổi thọ. Bây giờ, hãy cùng tìm hiểu chi tiết xem Van màng nhựa nối bích Asung là gì và tại sao nó lại được ưa chuộng đến vậy.

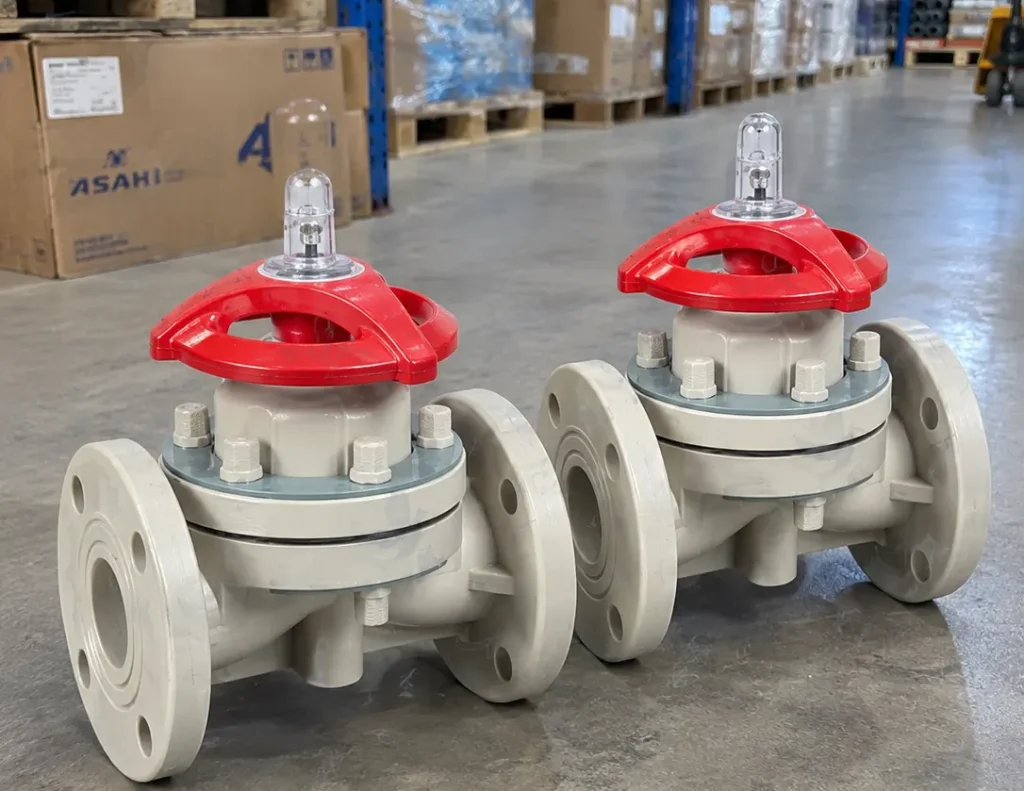

Những ưu điểm vượt trội của van màng nhựa nối bích Asung

Tại sao giới kỹ thuật lại ưu ái lựa chọn van màng nhựa Asung cho các dự án quan trọng? Dưới đây là những lý do cốt lõi:

Khả Năng Chống Ăn Mòn “Đỉnh Cao”

Vì thân van và màng van được làm từ các siêu vật liệu như PTFE, PVDF, CPVC, van Asung miễn nhiễm với hầu hết các loại hóa chất công nghiệp khắc nghiệt như Axit Sunfuric ($H_2SO_4$), Axit Clohidric ($HCl$), Xút ($NaOH$), và các dung môi hữu cơ.

Độ Kín Tuyệt Đối – Không Rò Rỉ

Không giống như van bi hay van bướm sử dụng gioăng ma sát trượt, van màng đóng ngắt bằng cách ép thẳng bề mặt. Điều này giúp van màng có độ kín (bubble-tight) gần như tuyệt đối, loại bỏ hoàn toàn nguy cơ rò rỉ hóa chất độc hại ra môi trường – một tiêu chí an toàn lao động hàng đầu.

Không Có Điểm Chết (Dead Space)

Cấu trúc bên trong van rất mượt mà. Không có các rãnh, hốc hay khoảng trống để chất lỏng bị kẹt lại. Nhờ đặc tính này, van màng Asung cực kỳ phù hợp cho các dung dịch có chứa cặn lơ lửng, chất lỏng nhớt, bùn, hoặc trong các ngành công nghiệp đòi hỏi độ sạch cao, không cho phép vi khuẩn sinh sôi (như dược phẩm, thực phẩm).

Lắp Đặt Nhanh Chóng Bằng Mặt Bích

Kết nối bích giúp việc lắp đặt, tháo dỡ trở nên vô cùng dễ dàng mà không cần phải cắt ống hay sử dụng keo dán phức tạp. Khi cần bảo trì, bạn chỉ cần tháo bu lông mặt bích là có thể nhấc toàn bộ van ra khỏi hệ thống. Hơn nữa, mặt bích Asung tuân thủ đa dạng tiêu chuẩn quốc tế (JIS 10K, ANSI 150, DIN PN10), tương thích với mọi hệ thống sẵn có.

Bảo Trì Cực Kỳ Đơn Giản

Khi van bị hỏng hóc sau thời gian dài sử dụng, 90% trường hợp chỉ cần thay thế phần màng van (Diaphragm). Với van màng Asung, bạn hoàn toàn có thể tháo nắp van (Bonnet) phía trên để thay màng mới (In-line maintenance) mà không cần phải gỡ toàn bộ van ra khỏi đường ống. Điều này tiết kiệm rất nhiều thời gian downtime (thời gian chết) cho nhà máy.

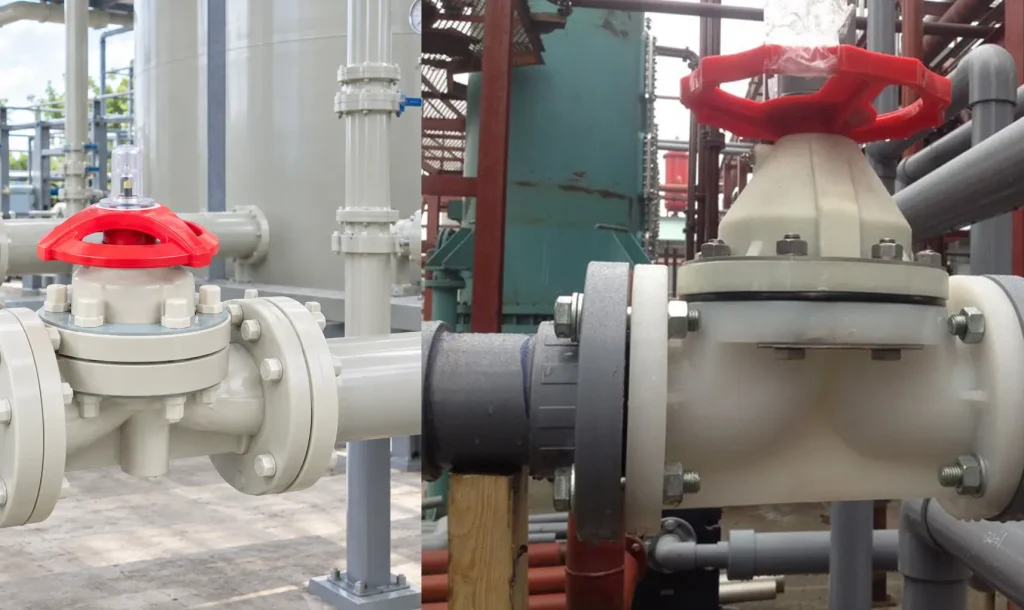

Ứng dụng thực tế của van màng nhựa nối bích

Với những đặc tính kỹ thuật tuyệt vời, Van màng nhựa nối bích Asung có mặt ở khắp các lĩnh vực công nghiệp trọng điểm:

1. Hệ thống xử lý nước & Nước thải: Sử dụng trong các trạm châm hóa chất PAC, Polymer, Clo để khử trùng và keo tụ màng lưới xử lý.
2. Công nghiệp Hóa chất & Phân bón: Kiểm soát lưu lượng axit, bazơ trong các tháp phản ứng, bể pha trộn hóa chất.
3. Công nghiệp Chất bán dẫn (Semiconductor): Dẫn truyền các hóa chất tinh khiết và nước khử ion (DI Water) trong quy trình sản xuất mạ, làm sạch chip điện tử. PVDF và màng PTFE là lựa chọn số một ở đây.
4. Khai khoáng & Luyện kim: Đóng mở dòng chảy của bùn khoáng, hóa chất tuyển quặng (có tính mài mòn và ăn mòn cao).
5. Sản xuất Thực phẩm & Dược phẩm: Ứng dụng nhờ vào đặc tính “không có không gian chết”, dễ làm sạch (CIP/SIP) và các vật liệu đạt chuẩn an toàn vệ sinh.

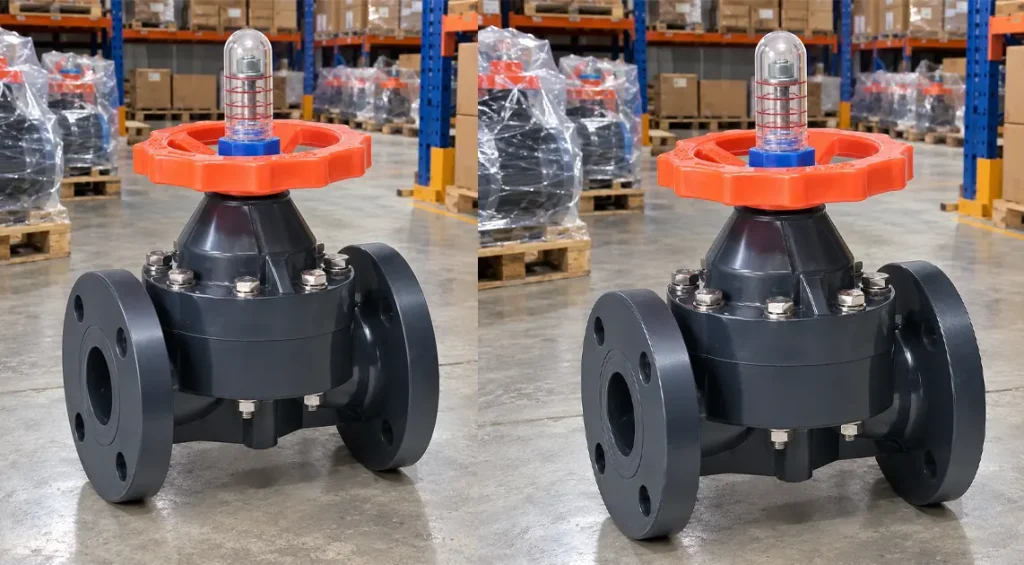

Hướng dẫn lắp đặt và lưu ý khi sử dụng

Để van màng nhựa phát huy tối đa hiệu quả và tuổi thọ, quá trình lắp đặt cần lưu ý các điểm sau:

• Kiểm tra trước khi lắp: Đảm bảo đường ống sạch sẽ, không có đá dăm, mạt sắt. Cặn cứng cỡ lớn có thể làm rách màng cao su khi van ép xuống.
• Căn chỉnh mặt bích: Mặt bích đường ống và mặt bích của van phải song song và đồng tâm. Việc lệch tâm sẽ tạo ra ứng suất cơ học làm nứt vỡ mặt bích nhựa của van.
• Siết bu lông: Hãy siết bu lông mặt bích theo hình chéo (ngôi sao) với lực vừa đủ và đều tay. Tránh siết quá chặt một góc làm nứt thân van.
• Bảo vệ van: Tránh để van nhựa chịu tác động va đập vật lý mạnh hoặc phơi dưới ánh nắng mặt trời trực tiếp cường độ cao trong thời gian dài (trừ khi dùng vật liệu kháng tia UV hoặc sơn phủ).
• Vận hành tay quay: Chỉ cần dùng tay vặn vừa đủ chặt để đóng van. Tuyệt đối không dùng dụng cụ trợ lực (như cờ lê, mỏ lết) để vặn thêm tay quay, điều này sẽ làm rách màng van và gãy trục.
